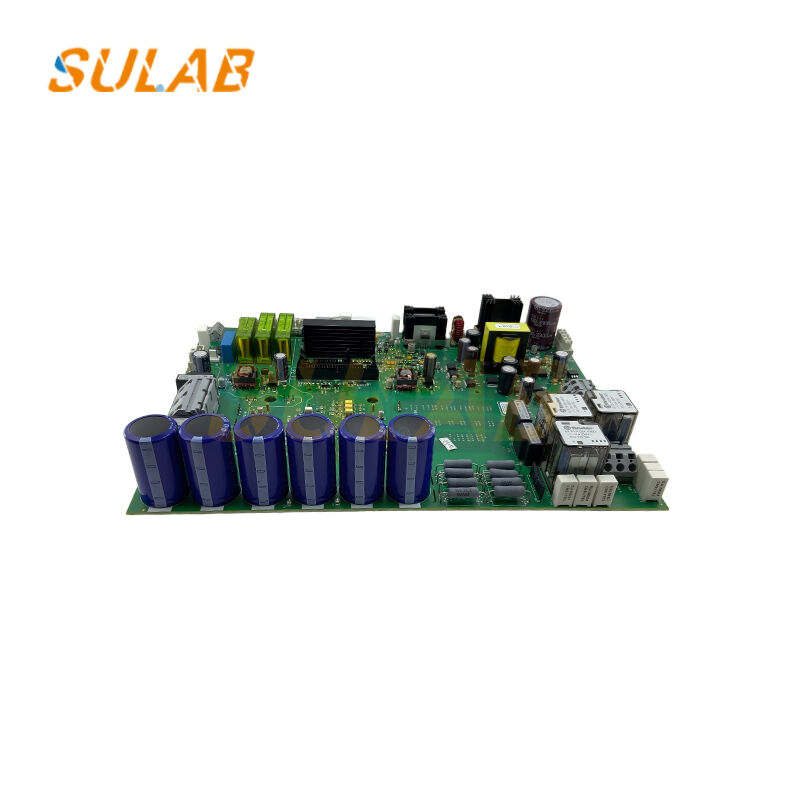

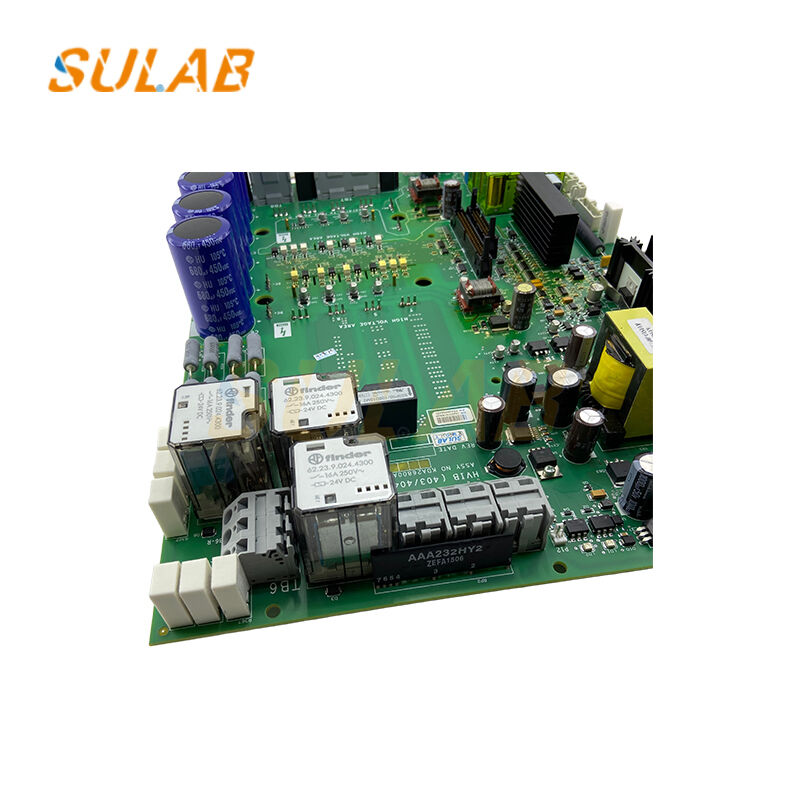

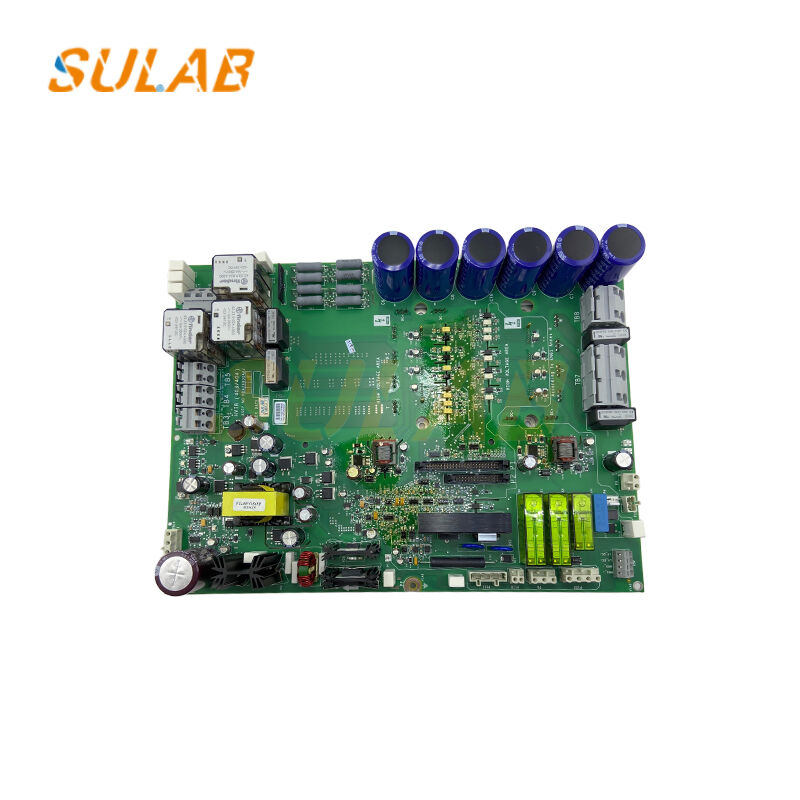

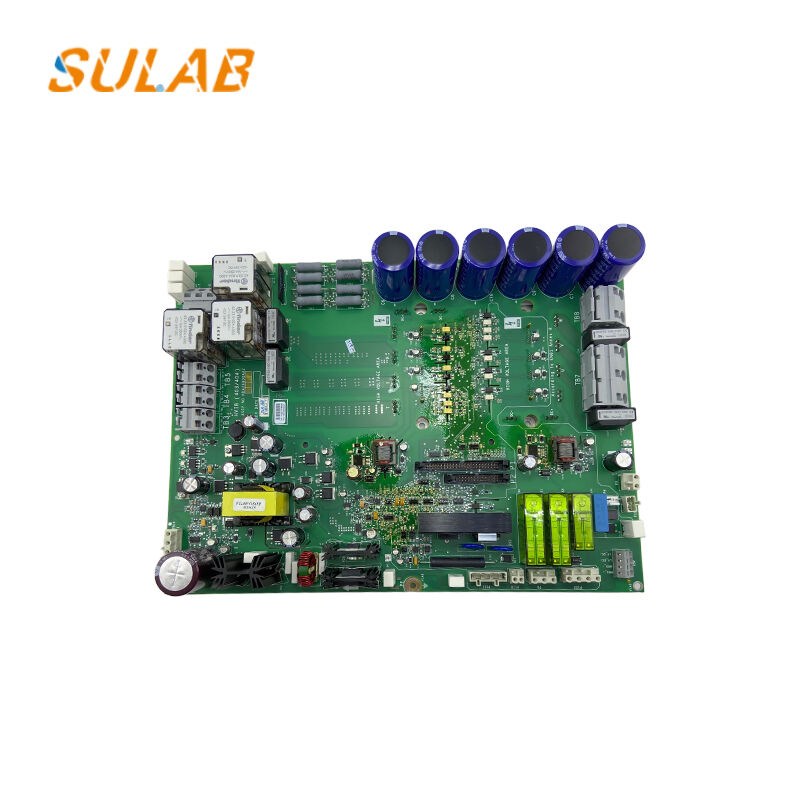

Otis Ascender Inverter HVIB Drive Board KDA26800AAZ2 با مدار پوشش داده شده مطابق برای جایگزینی مستقیم

O*s آسانسور اینورتر HVIB هیئت مدیره KDA26800AAZ2، PCB قدرت برای OVFR2B-403/404 اینورتر بازسازی

KDA26800AAZ2 ، همچنین به عنوان هیئت مدیره HVIB 403/404 شناخته می شود ، PCB محرک اصلی قدرت برای Otis OVFR2B‐403/404 inverter آسانسور بازسازی شده است ، که در داخل کابینت کنترل اتاق ماشین نصب شده است.این ماژول های قدرت IGBT را ادغام می کند، DC-link فلتر خازن، جریان ولتاژ سنج مدار و سیگنال درایو حلقه.عملکرد قوی ضد لرزش و ضد تداخل الکترومغناطیسی، برای کار طولانی مدت آسانسور پایدار است. این دارای عملکرد بازسازی انرژی است، انرژی اضافی را به شبکه برق برای تاثیر صرفه جویی در انرژی تغذیه می کند.رابط ها و ترمینال های مطابقت اصلی از تعویض مستقیم واحد معیوب بدون تغییر سخت افزار پشتیبانی می کنند. به طور گسترده ای برای تعمیر و نگهداری آسانسور Otis SKY2 استفاده می شود، تعمیر خطای و پروژه های مدرن سازی. این مشکلات معمول از جمله آسانسور نمی تواند اجرا شود، گزارش خطای IPM اینورتر،خرابی جریان بیش از حد و خرابی مدار محرک.

وظایف

1. به عنوان واحد اجرای قدرت اینورتر بازگرداننده عمل می کند، سیگنال کنترل PWM را از صفحه کنترل اصلی دریافت می کند،محرکات ماژول IGBT برای خروجی قدرت ولتاژ فرکانس تنظیم شده برای ماشین کششی آسانسور.
2. بازخورد انرژی بازسازی شده در طول کار آسانسور، مصرف برق را کاهش می دهد و کارایی سیستم را بهبود می بخشد.
3. در زمان واقعی ولتاژ اتوبوس، جریان خروجی و دمای IGBT را کنترل می کند و سیگنال بازخورد را به کنترل کننده اصلی ارسال می کند.
4. محافظت چند لایه ای مانند جریان بیش از حد، ولتاژ بیش از حد، درجه حرارت بیش از حد و مدار کوتاه را فعال می کند، قدرت خروجی را برای محافظت از سخت افزار ماشین کش و اینورتر قطع می کند.
5. با سیستم کنترل اصلی آسانسور همکاری می کند تا تضمین کند که کار آسانسور به راحتی شروع می شود، سطح بندی می شود و عملکرد پایدار کار می کند.

محتوای غنی (محیط کار، یادداشت ها و برنامه)

دمای محیط کار: -10°C ~ +55°C رطوبت نسبی ≤90٪، بدون فشرده سازی، درجه حفاظت IP20، فقط برای نصب کابینت اتاق ماشین آلات داخلی. از گاز های خورد کننده دور نگه دارید.گرد و غبار رساناتمام منابع برق را قبل از جدا کردن و نصب به طور کامل قطع کنید؛ بار باقیمانده ولتاژ بالا در خازن های فیلتر وجود دارد.لطفاً قبل از کار کردن منتظر تخلیه کامل باشید. تکنسین های حرفه ای آسانسور برای تعویض، بازرسی و راه اندازی مورد نیاز است. گرد و غبار به طور منظم تمیز کردن سطح کشتی و بخاری گرمایی برای جلوگیری از آسیب بیش از حد گرم.برای آسانسورهای مسافربری سری Otis SKY2 مجهز به سیستم راننده ی بازیافتی OVFR2B‐403 / OVFR2B‐404 قابل استفاده است.. تعویض رایج برای سوختگی، پیری، نقص صفحه اصلی KDA26800AAZ2 در ساختمان های مسکونی، ساختمان های اداری و تجاری
