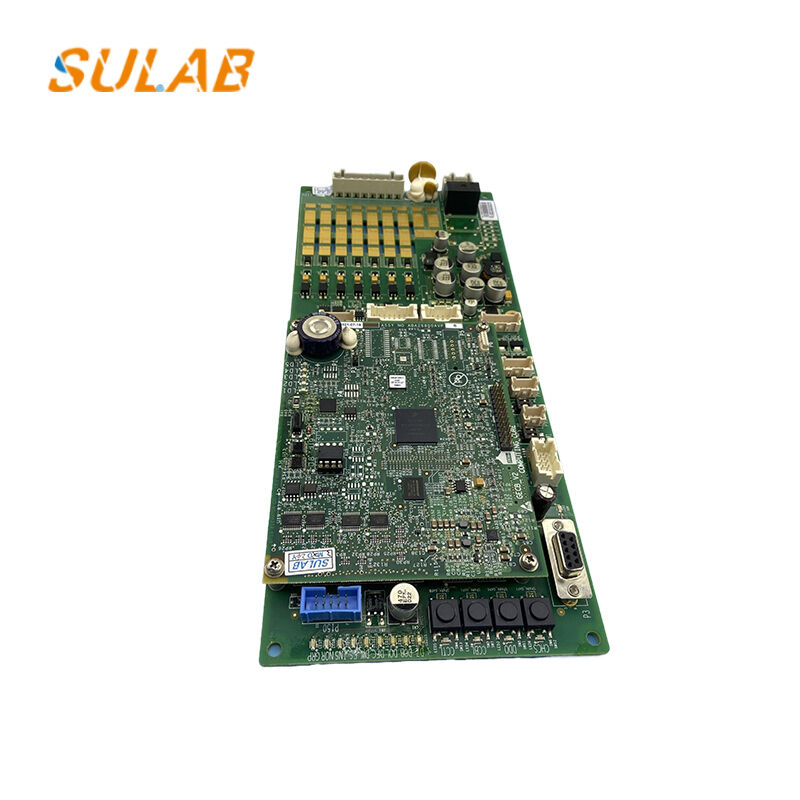

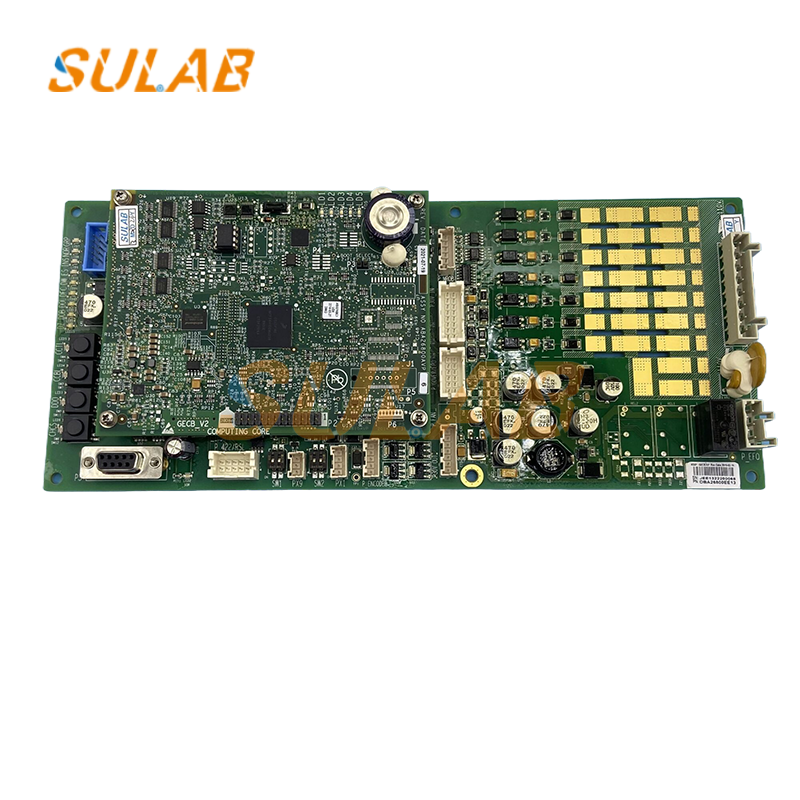

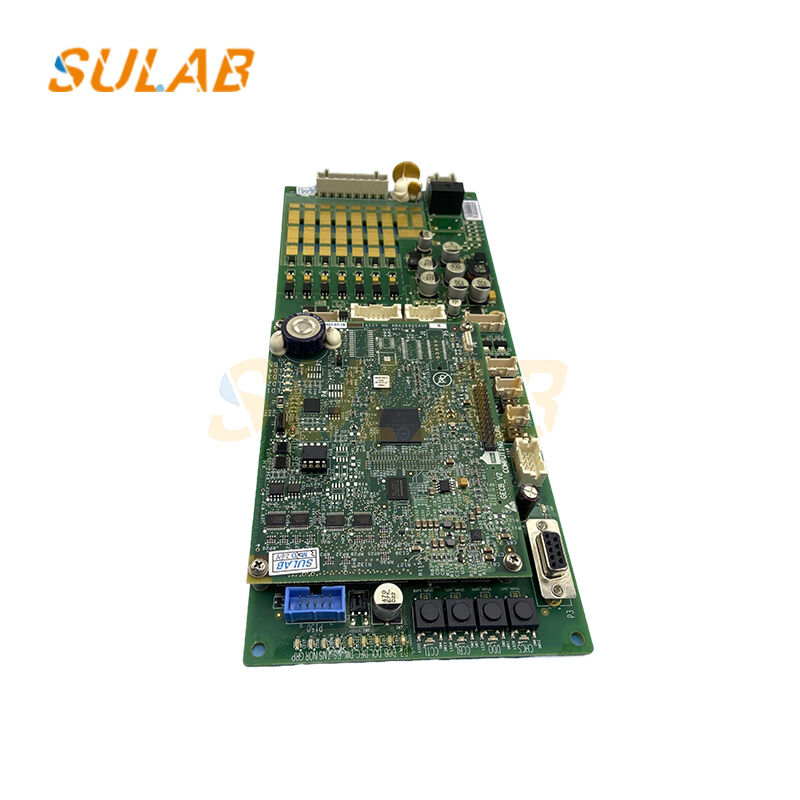

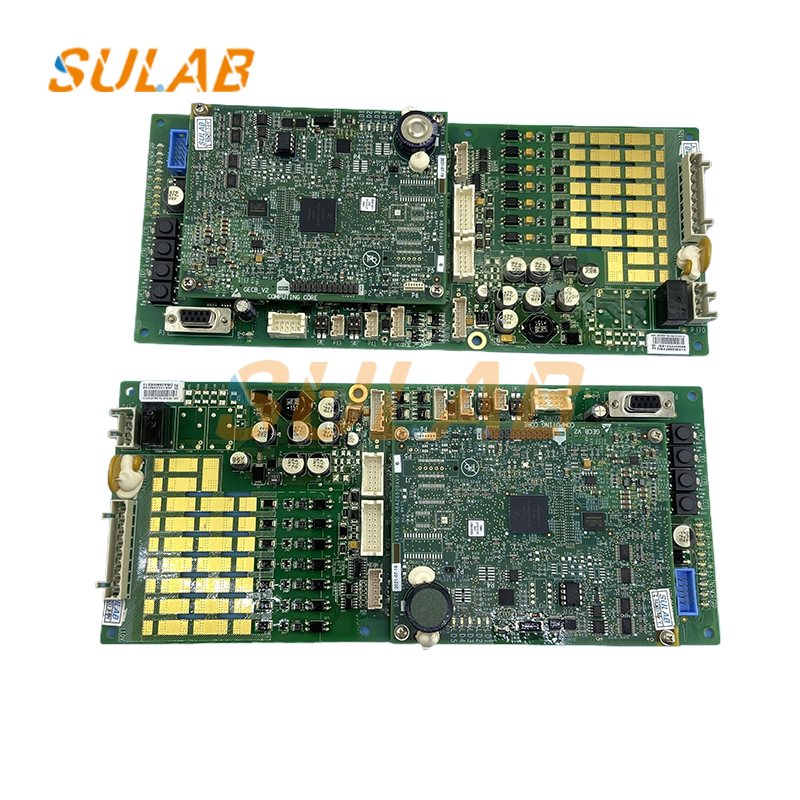

OT*S GECB صفحه اصلی DBA26800EE13 PCB کنترل آسانسور با پردازش سیگنال و نظارت بر ایمنی

OT*S GECB Main Board DBA26800EE13 | GEN2 MRL Elevator General Control PCB Board Signal Processing & Safety Monitoring Lift Spare Parts

DBA26800EE13مغز اصلی کنترل PCB GECB (General Elevator Control Board) اصلی که منحصراً برای آسانسورهای بدون اتاق OTIS GEN2 مطابقت دارد. به عنوان مغز مرکزی کل سیستم آسانسور، معماری کنترل ریزپردازنده صنعتی را اتخاذ می کند، پایانه های ورودی/خروجی سیگنال چند کاناله، پورت های ارتباطی CAN bus و مدارهای تشخیص خطا را ادغام می کند. این سیستم به طور کامل از سیستم کشش تسمه فولادی، بازخورد موقعیت رمزگذار، دریافت سیگنال سنسور تراز و تمام عملکردهای تشخیص حلقه ایمنی پشتیبانی می کند.

• کنترل منطق کلی عملکرد آسانسور




  تمام سیگنال های تماس را از COP، LOP و بالای کابین پردازش می کند؛ سرعت دویدن، شتاب، کاهش شتاب و نقاط تراز را محاسبه می کند تا شروع نرم، عملکرد با سرعت یکنواخت و توقف دقیق طبقه آسانسور GEN2 را تحقق بخشد.
• جمع آوری و تجزیه و تحلیل سیگنال چند سنسوری




  بازخورد سیگنال ها را از رمزگذار موتور کششی، سنسور نظارت بر تسمه فولادی، سنسور فوتوالکتریک تراز و سوئیچ های حلقه ایمنی دریافت می کند؛ موقعیت لحظه ای کابین، سلامت تسمه و وضعیت قفل درب را به طور مداوم قضاوت می کند.
• حفاظت از اینترلاک حلقه ایمنی




  زنجیره ایمنی شامل سوئیچ سرعت بیش از حد، قفل درب کابین، قفل درب طبقه، سوئیچ ایمنی چاهک و حد نهایی را نظارت می کند. به محض تشخیص سیگنال غیرعادی، خروجی درایو کششی را فوراً قطع می کند تا از برخورد به سقف، نشستن و دویدن با درب باز جلوگیری کند.
• ارتباطات سیستم و تعامل داده




  انتقال داده دو طرفه بین برد اصلی، برد اپراتور درب، دستگاه نظارت بر تسمه و اینورتر را از طریق CAN bus تحقق می بخشد؛ از آپلود خطای از راه دور و بهینه سازی برنامه ریزی ترافیک آسانسور پشتیبانی می کند.
• ثبت خطا و نگهداری پیشگیرانه




  به طور خودکار کدهای خطای تاریخی، سوابق دویدن و گزارش های سیگنال غیرعادی را ذخیره می کند. به کارکنان نگهداری کمک می کند تا علل خرابی را به سرعت شناسایی کنند، زمان خرابی آسانسور را کاهش دهند و هزینه های نگهداری را کم کنند.

برد PCB آسانسور - سوالات متداول

سوال 1: چگونه برد PCB آسانسور جایگزین مناسب را شناسایی کنم؟
برای شناسایی یک برد PCB آسانسور جایگزین، شماره قطعه اصلی، نسخه سخت افزار، علائم روی برد و مدل کنترلر آسانسور را بررسی کنید. عکس های واضح از هر دو طرف PCB می تواند به تمایز نسخه های مختلف کمک کند.

سوال 2: آیا بردهای PCB آسانسور با شماره قطعات مشابه قابل تعویض هستند؟
لزوماً نه. بردهای PCB آسانسور با شماره قطعات مشابه ممکن است در نسخه های سخت افزار، سفت افزار، چیدمان کانکتورها یا پروتکل های ارتباطی متفاوت باشند. سازگاری باید در برابر سیستم آسانسور موجود تأیید شود.

سوال 3: آیا برد PCB آسانسور جایگزین نیاز به برنامه ریزی دارد؟
برخی از بردهای PCB جایگزین نیاز به پیکربندی سفت افزار، تنظیم پارامترها یا برنامه ریزی مخصوص سیستم دارند. برخی دیگر ممکن است از قبل نرم افزار مورد نیاز را داشته باشند. رویه صحیح به مدل PCB و نقش آن در سیستم کنترل آسانسور بستگی دارد.

سوال 4: آیا می توان برد PCB آسانسور معیوب را بدون تعویض کامل سیستم کنترل تعویض کرد؟
در برخی موارد، یک PCB منفرد قابل تعویض است اگر جایگزین با کنترلر موجود، سفت افزار، سیم کشی و اجزای متصل سازگار باشد. یک تکنسین واجد شرایط باید قبل از تصمیم گیری در مورد تعویض، خطا را تأیید کند.

سوال 5: هنگام تهیه برد PCB آسانسور جایگزین، چه اطلاعاتی باید ارائه دهم؟
لطفاً شماره قطعه PCB اصلی، نسخه سخت افزار، مدل آسانسور، عکس های واضح از برد و مقدار مورد نیاز را ارائه دهید. SULAB می تواند به بررسی این جزئیات و بررسی گزینه های جایگزین موجود کمک کند.
