لوحة تحكم المصعد Otis SPBC-III GDA26800KX1 الأصلية لنظام حماية السلامة والتحكم في الفرامل لمصاعد Gen2

Otis Lift SPBC-III PCB Board GDA26800KX1 صفحه کنترل اصلی برای سیستم حفاظت از ایمنی و کنترل ترمز لیفتر Gen2

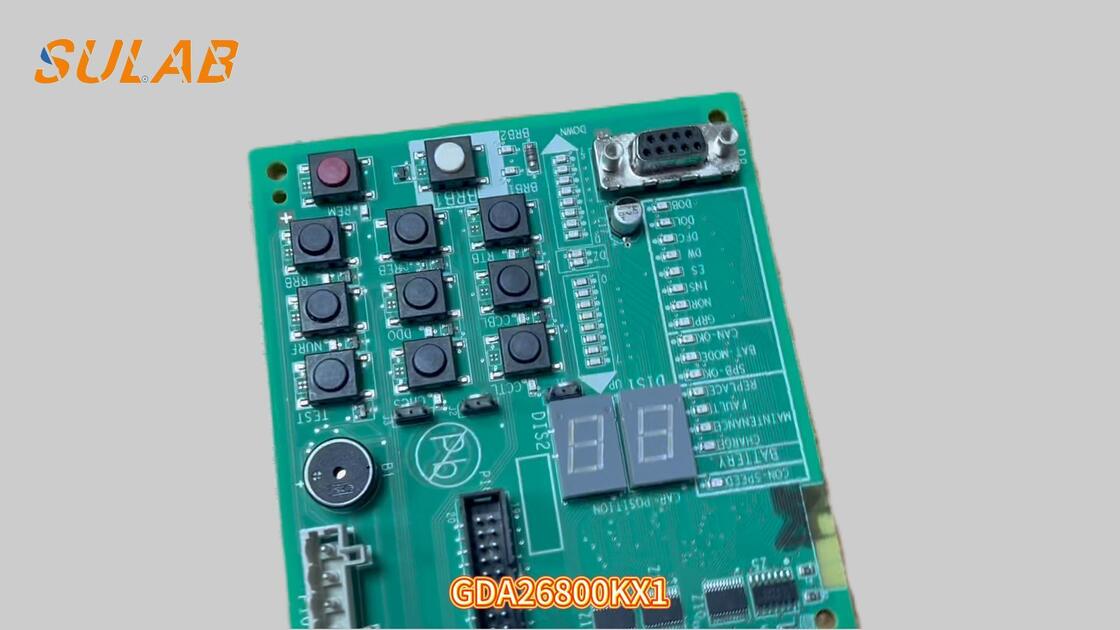

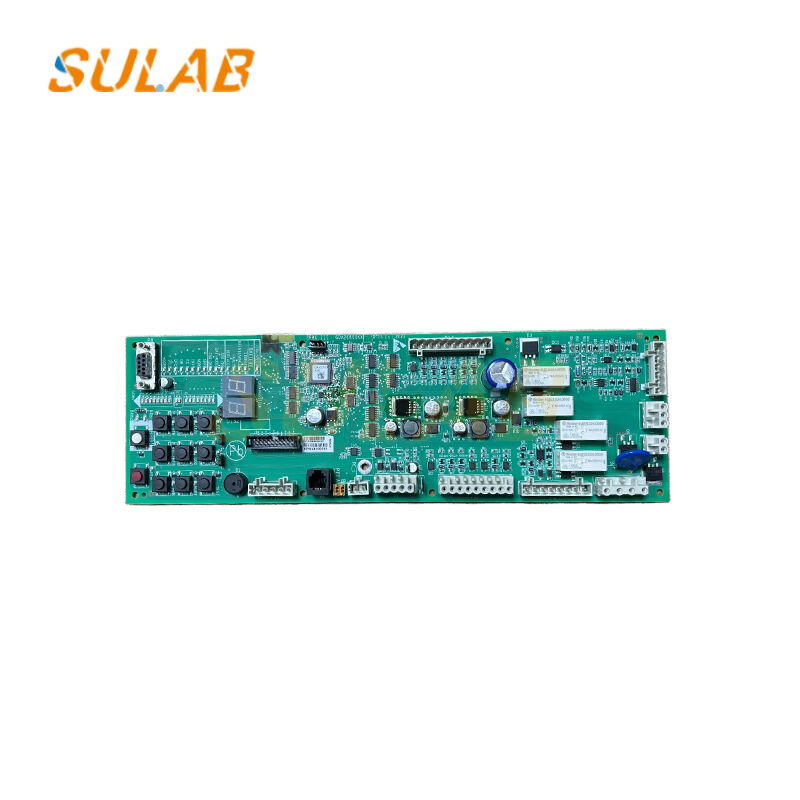

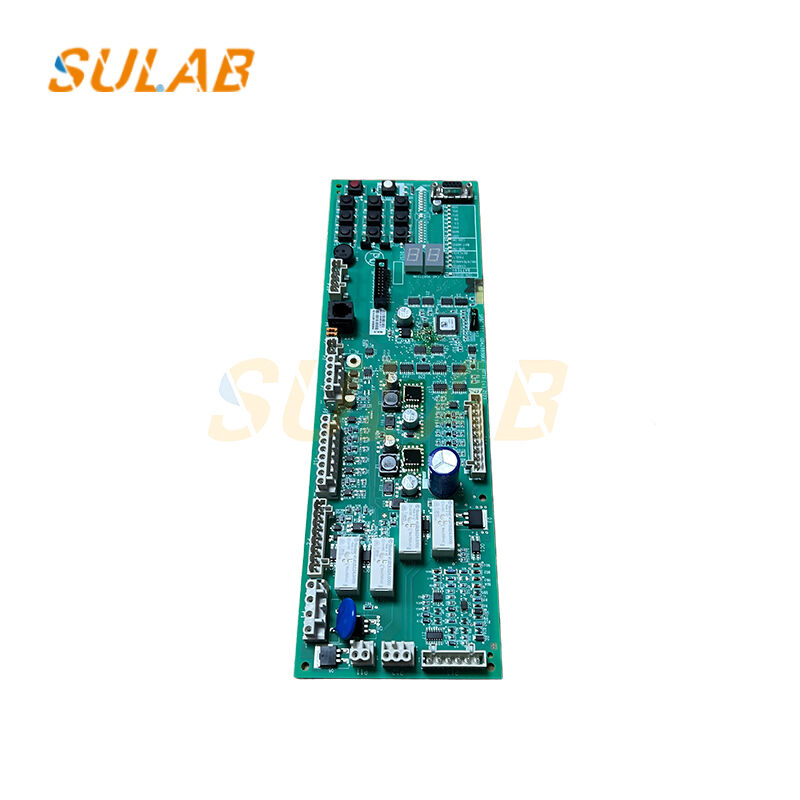

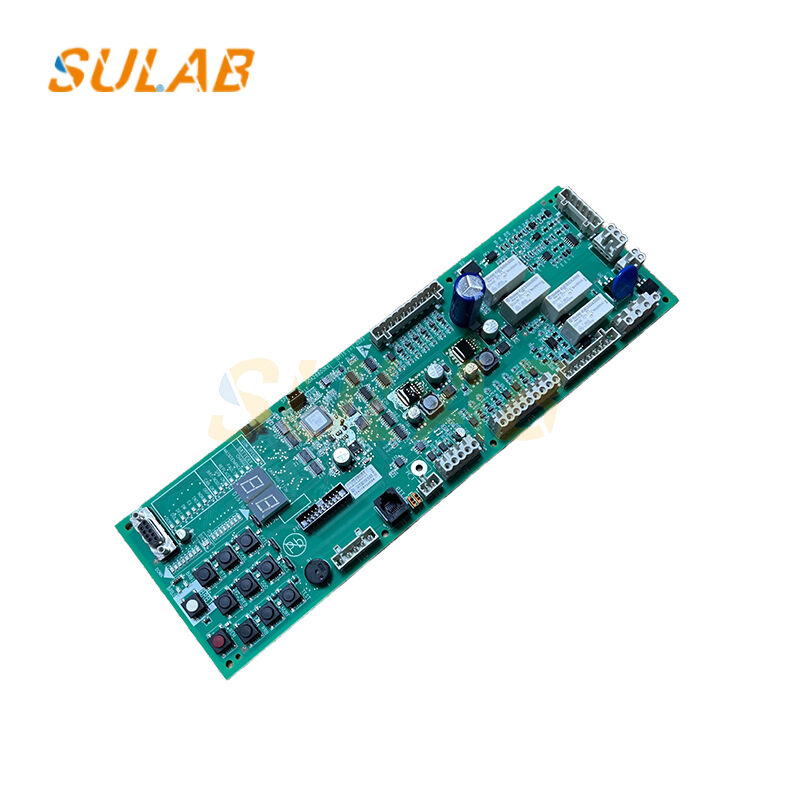

Otis GDA26800KX1 یک صفحه مدار کنترل آسانسور (PCB) SPBC-III (محافظت ایمن و کنترل ترمز III) است که واحد اصلی کنترل ایمنی و منطق Otis' Gen2 ، EFT ،SkyRise و سایر سری های سیستم های کنترل آسانسور.

نظارت و حفاظت از مدار ایمنی: نظارت در زمان واقعی بر وضعیت تمام سوئیچ های ایمنی، از جمله مدارهای قفل درب آسانسور، مدارهای ایمنی، مدارهای توقف اضطراری، تنظیم کننده سرعت،ترمز ایمنی، و بافرها.

پس از تشخیص هر گونه قطع اتصال یا خرابی در اتصال ایمنی، سیستم بلافاصله سیگنال کنترل عملیات را قطع می کند، و باعث می شود آسانسور متوقف شود و قفل شود.جلوگیری از راه اندازی آسانسور یا اجرا در شرایط غیر ایمن.

کنترل و نظارت بر ترمز: دستورات را از سیستم کنترل اصلی دریافت می کند و به دقت باز و بسته شدن ترمز آسانسور را کنترل می کند، اطمینان از ایمنی ترمز در هنگام شروع آسانسور،عملیات، تراز کردن و متوقف کردن.

در زمان واقعی بازخورد در مورد وضعیت باز / بسته شدن سوئیچ ترمز را فراهم می کند، نظارت بر اینکه آیا ترمز به درستی کار می کند و جلوگیری از خطرات مانند لغزش، بیش از حد یا پایین شدن.

پردازش سیگنال I/O و کنترل منطق: به عنوان یک صفحه رابط، مسئول جمع آوری سیگنال های ورودی دیجیتال (مانند سوئیچ های بازرسی، سوئیچ های مرزی،و سنسورهای سطح بندی) از اتاق ماشین آلات آسانسور، راه بلند کردن، درب خودرو و فرودگاه.

خروجی سیگنال های کنترل را برای هدایت رله ها، کانتکتورها، چراغ های شاخص و سایر محرک ها، هماهنگی اقدامات منطقی سیستم های مختلف آسانسور.

ارتباطات سیستم و بازخورد وضعیت
ارتباط با هیئت کنترل اصلی آسانسور (مانند GECB / TCBC) برای انتقال وضعیت ایمنی، پارامترهای عملیاتی و کد های خطا.

هنگامی که یک خطای تشخیص داده می شود، اطلاعات خطای ثبت شده و آپلود می شود، تسهیل عیب یابی توسط پرسنل تعمیر و نگهداری از طریق یک سرور.

مدارهای کمکی محرک و محافظ
برخی از مدل ها مدارهای کمکی درایو را ادغام می کنند تا قدرت پایدار را به سنسورها و سوئیچ های خارجی ارائه دهند و از جریان بیش از حد و مدار کوتاه محافظت کنند.
