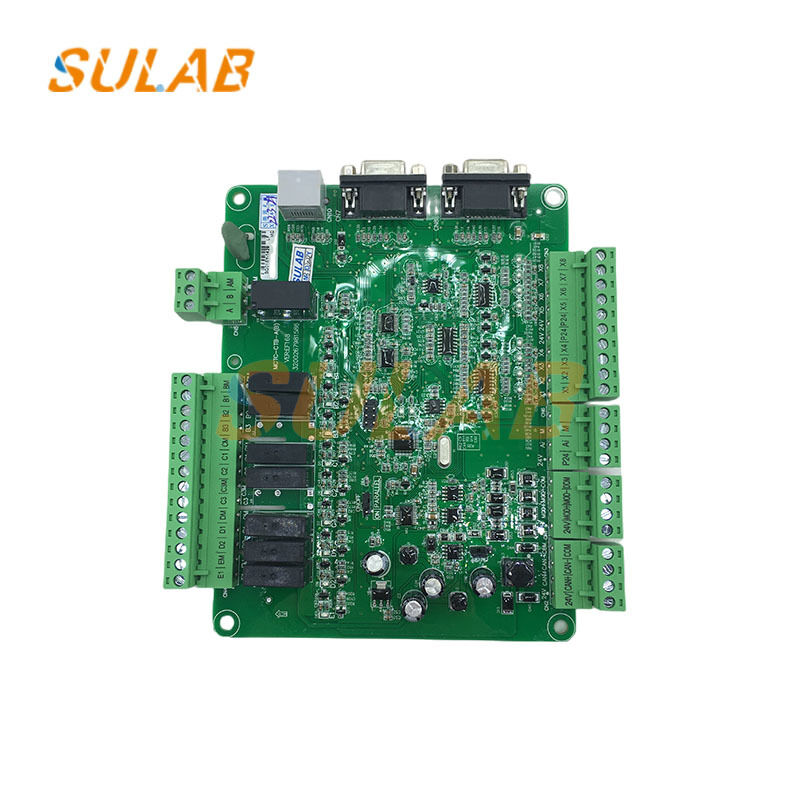

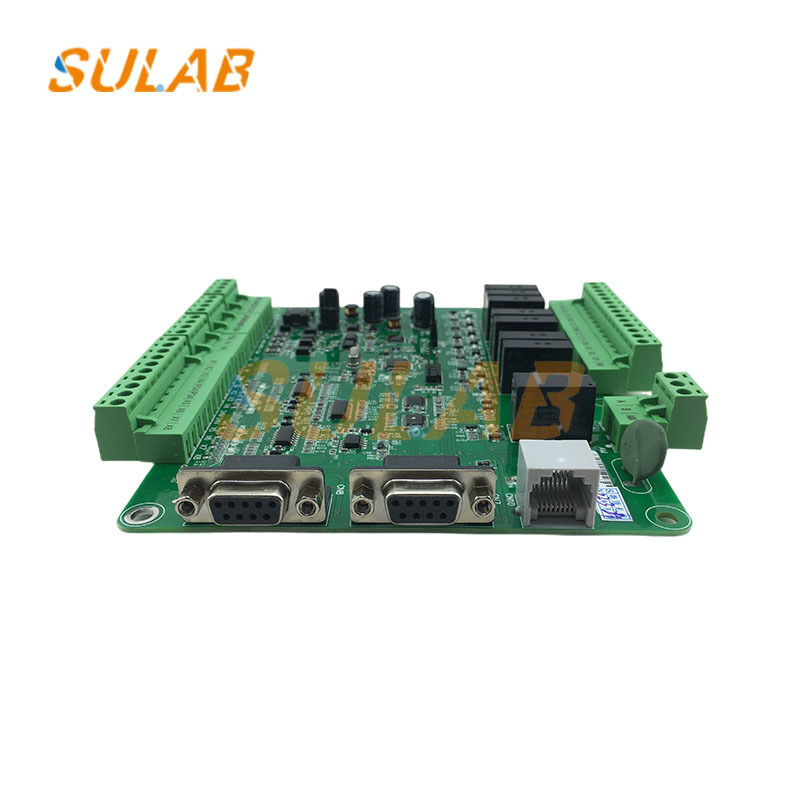

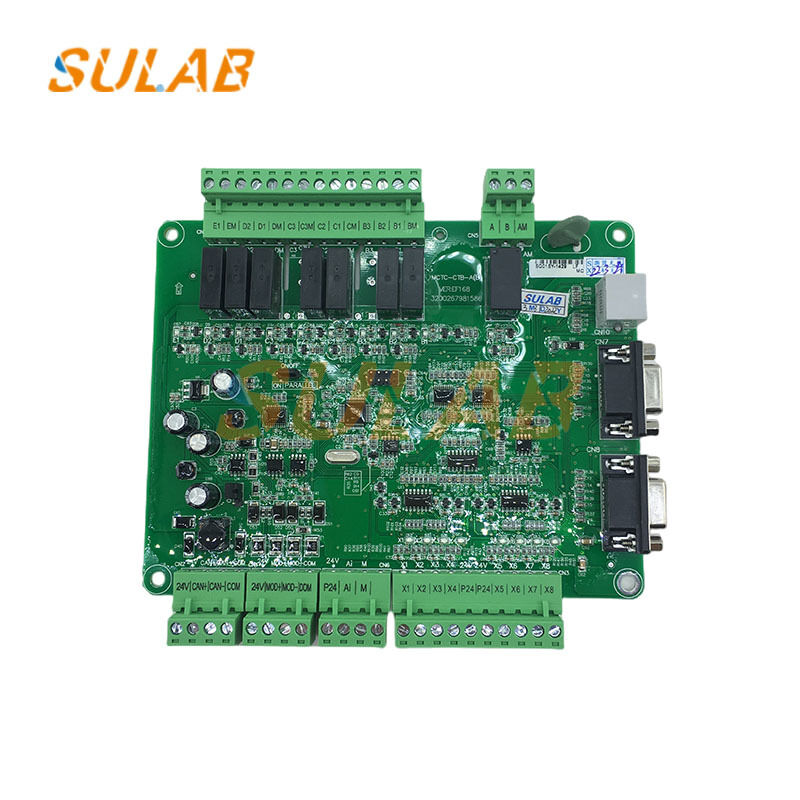

برد مدار چاپی آسانسور با جمع‌آوری متمرکز سیگنال، ارتباط باس CAN و برد کنترل منطق ایمنی وزن‌کشی MCTC-CTB-A

برد اصلی اینورتر آسانسور، قطعات آسانسور Monarch، برد ارتباطی بالای کابین آسانسور، برد کنترل MCTC-CTB-A

جمع‌آوری متمرکز سیگنال: 8 ورودی دیجیتال (DI) از طریق CN3 سیگنال‌های سوئیچ را از مدار ایمنی بالای کابین، قفل درب، سوئیچ‌های محدودکننده، سنسورهای بار کامل/اضافه بار و غیره دریافت می‌کند. 1 ورودی آنالوگ (AI، 0-10V) سیگنال سنسور وزن را دریافت می‌کند و داده‌هایی را برای جبران پیش‌گشتاور و بهبود راحتی شروع فراهم می‌کند.
کنترل درایو بار: 7 خروجی رله استاندارد (قابل ارتقا به 9) موتور درب کابین، روشنایی، فن، دستگاه هشدار و غیره را راه‌اندازی می‌کند و کنترل منطقی و تغییر وضعیت تجهیزات کابین را محقق می‌کند.
ارتباط باس CAN: تعامل بلادرنگ با برد کنترل اصلی (MCB) از طریق CAN+/- برای دستورات عملیاتی، بازخورد وضعیت و اطلاعات خطا، سازگار با معماری ارتباط سریال Monarch، کاهش سیم‌کشی شفت و بهبود قابلیت اطمینان سیگنال.

منطق وزن‌کشی و ایمنی: سیگنال‌های وزن‌کشی را برای پیاده‌سازی جبران پیش‌گشتاور و حفاظت از بار کامل/اضافه بار پردازش می‌کند. با کنتاکت‌های مدار ایمنی تداخل دارد، در صورت خرابی فوراً خروجی را قطع کرده و خطاها را گزارش می‌دهد تا ایمنی مسافران تضمین شود.
رابط دستور و نمایش: به پنل کنترل کابین (CCB) و پنل فراخوان طبقه (HCB) متصل می‌شود، ثبت طبقه و دستورات باز/بسته شدن درب را ارسال می‌کند و به طور همزمان وضعیت عملیاتی و کدهای خطا را نمایش می‌دهد تا تجربه تعامل انسان و ماشین را افزایش دهد.
