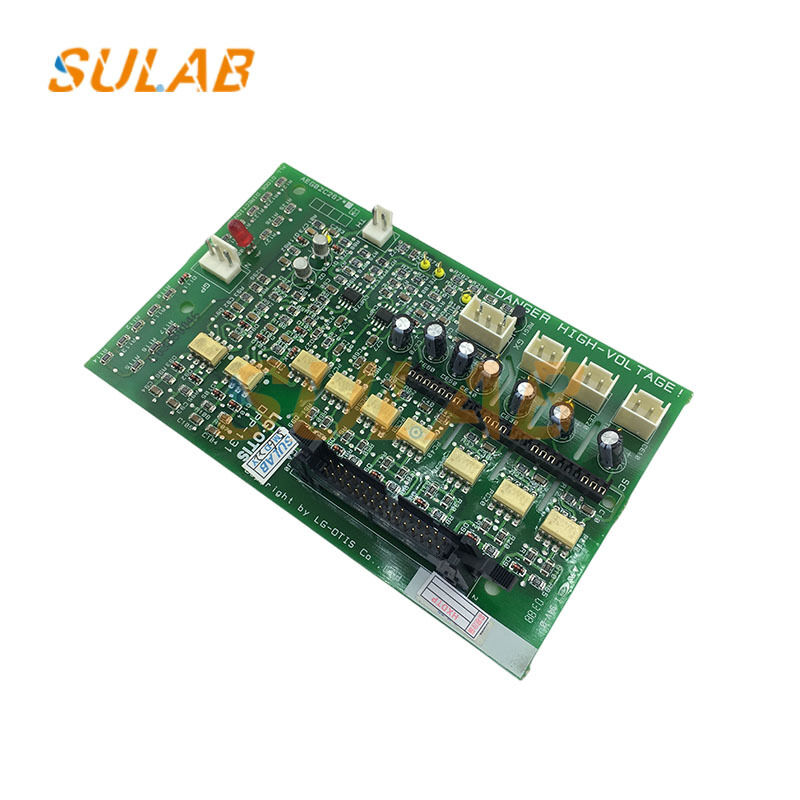

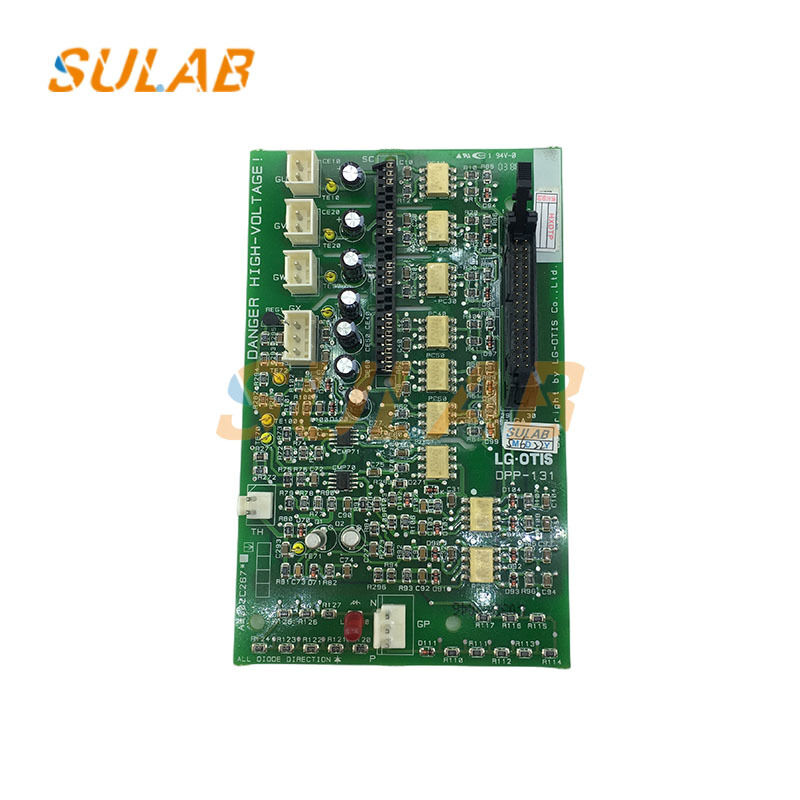

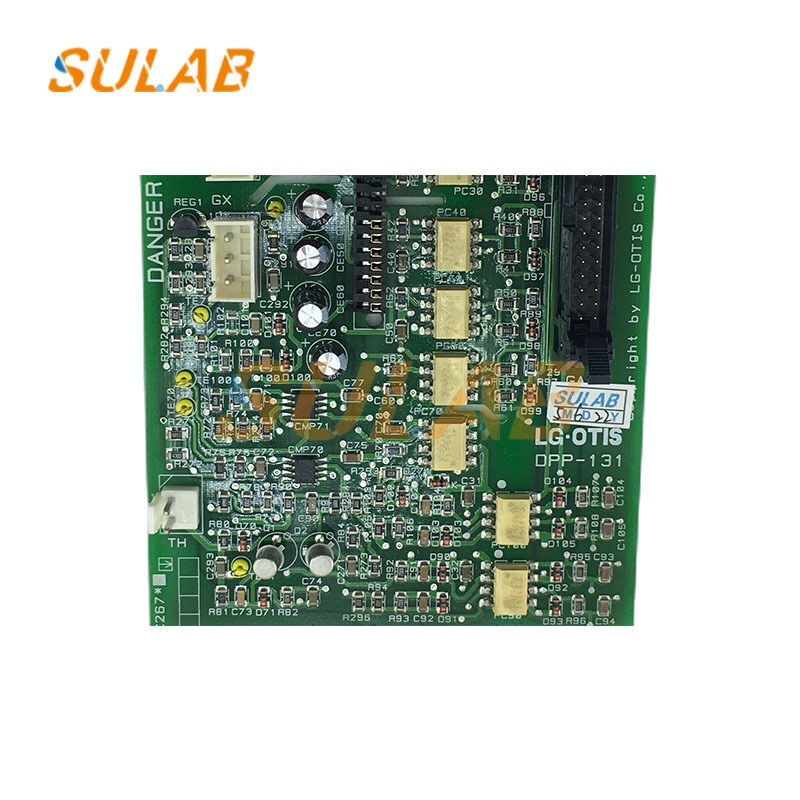

LG Modern Lift Lift Drive Board DPP-131 AEG02C267 با کنترل و تعامل سیگنال در ماشین کششی

طراحی هیئت مدیره لیفت مدرن ال جی، هیئت مدیره ماژول PCB لیفت، هیئت کنترل لیفت DPP-131 AEG02C267

توابع اصلی

کنترل راننده ماشین کششی: از یک منبع برق فرکانس متغیر سازگار برای تنظیم سرعت و گشتاور ماشین کششی استفاده می کند، اطمینان از انتقال صاف بین شروع آسانسور،شتاب، سرعت ثابت، کاهش سرعت و توقف، پاسخگویی به نیازهای عملیاتی بین طبقه های مختلف.

تعامل سیگنال و اجرای دستورات: دستورات عملیاتی را از سیستم کنترل اصلی آسانسور مانند سیگنال های تماس و سیگنال های طبقه دریافت می کند.در حالی که همزمان ارائه بازخورد در وضعیت عملیاتی اینورتر و موتور، تضمین عملکرد هماهنگ تمام اجزای.

نظارت و حفاظت از وضعیت عملیاتی: پارامترهای مانند ولتاژ، جریان و دمای کار آسانسور را در زمان واقعی نظارت می کند.ارائه چندین عملکرد حفاظت از جمله جریان بیش از حد، محافظت از ولتاژ بیش از حد، بیش از حد و بیش از حد گرم شدن. بلافاصله در صورت ناهنجاری آسانسور را خاموش می کند، اطمینان از عملکرد ایمن.

بهبود بهره وری و راحتی عملیاتی: از طریق کنترل فرکانس متغیر دقیق، مصرف انرژی در طول کار آسانسور را کاهش می دهد، ارتعاش و سر و صدا را به حداقل می رساند،و باعث افزایش راحتی مسافران می شود..

اصل کار

اصلاح و فیلتر کردن: قدرت AC سه فاز ورودی را به قدرت DC تبدیل می کند و موج در قدرت DC را از طریق یک مدار فیلتر سازی کاهش می دهد،فراهم کردن یک منبع برق ثابت DC برای مرحله بعدی اینورتر.

اینورتر: با توجه به دستورالعمل های سیستم کنترل اصلی، قدرت DC به قدرت AC سه فاز با فرکانس و ولتاژ تنظیم شده با استفاده از دستگاه های قدرت مانند IGBTs،تغذیه موتور ماشین کششی.

عملیات منطق کنترل: میکرو پروسسور روی تخته عملیات منطق کنترل مانند سرعت و گشتاور را بر اساس وضعیت عملیاتی و دستورالعمل های آسانسور انجام می دهد.تولید سیگنال های کنترل مربوطه برای تنظیم خروجی مدار اینورتر، به دست آوردن تنظیم دقیق سرعت.

بازخورد و تنظیم: اطلاعات مانند سرعت و موقعیت ماشین کششی را از طریق دستگاه های بازخورد مانند کدرسازها بدست می آورد، آن را با مقادیر تنظیم شده مقایسه می کند،و تنظیم خروجی در زمان واقعی برای اطمینان از دقت و ثبات عملیات آسانسور.
