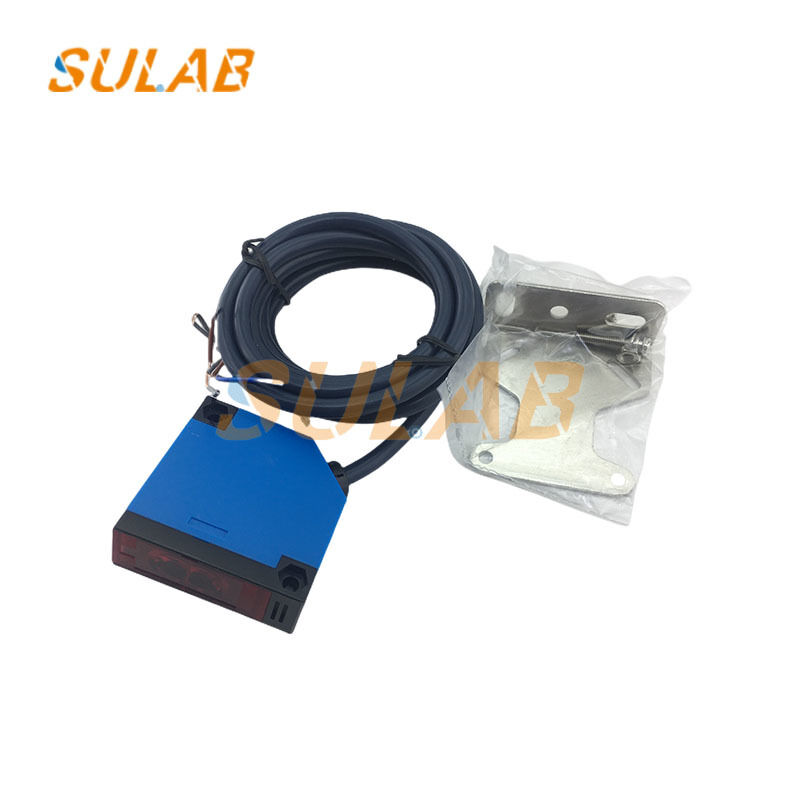

کنترل‌کننده برنامه‌پذیر PLC اصلی و کاملاً نو با تشخیص پرتو مادون قرمز و شناسایی اشیاء بدون تماس برای اتوماسیون صنعتی

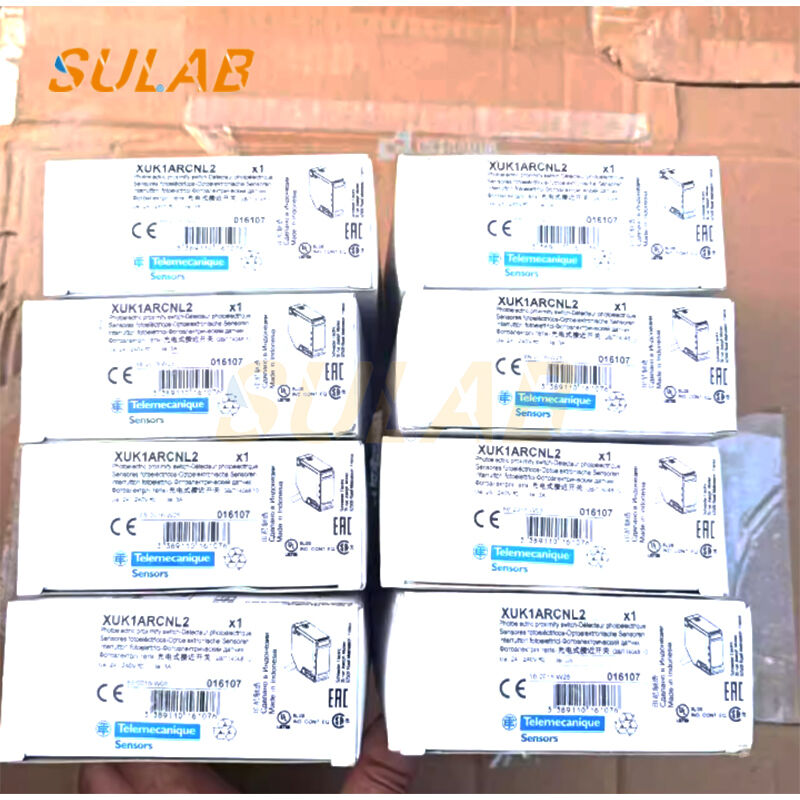

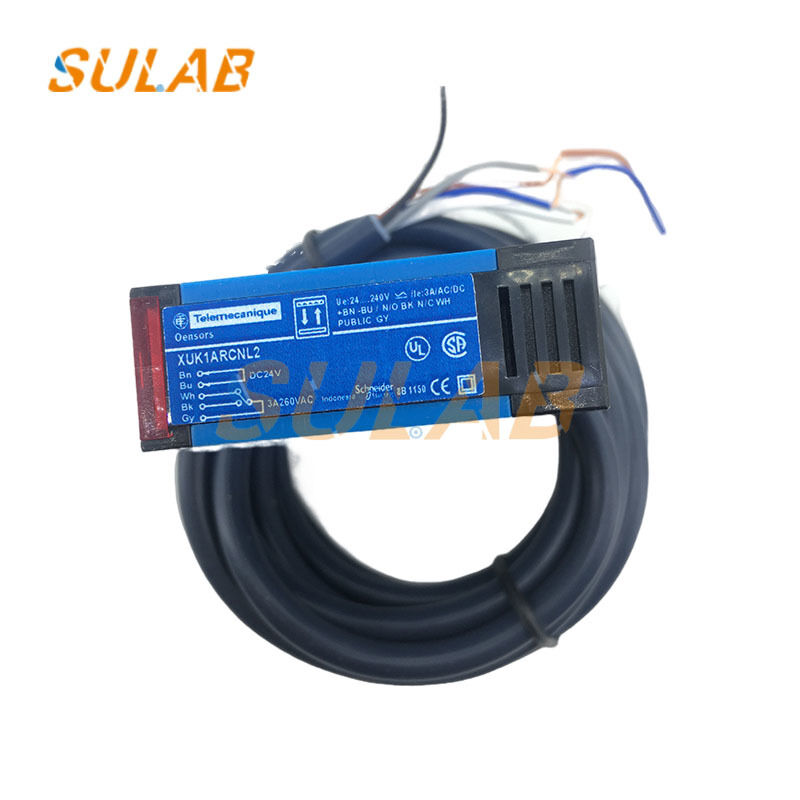

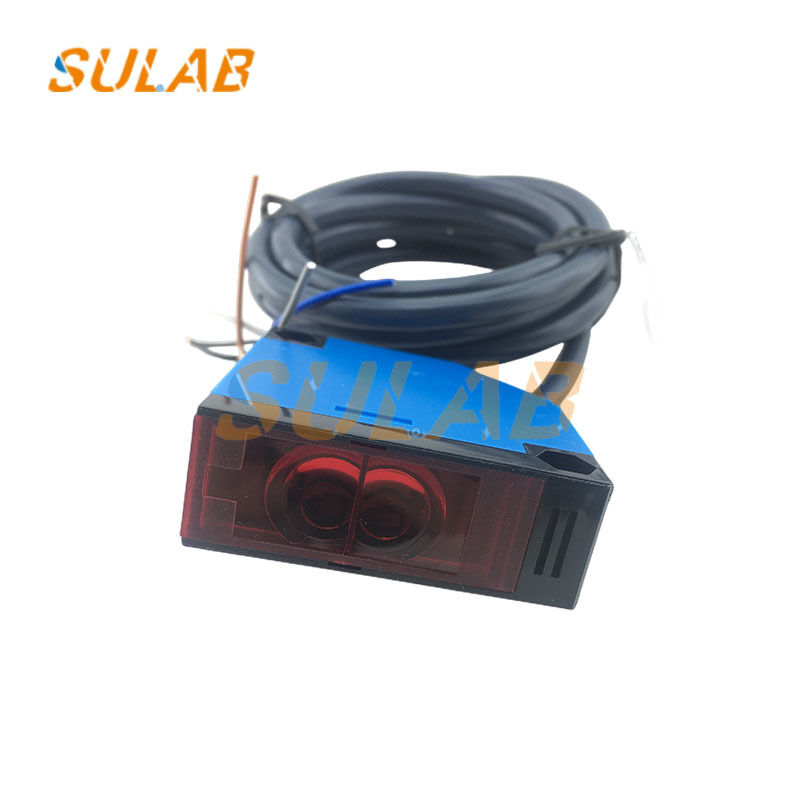

XUK1ARCNL2 کنترل کننده قابل برنامه ریزی PLC، حسگرهای سوئیچ فوتو الکتریکی جدید

انتشار یک پرتوی مادون قرمز جهت دار: فرستنده سنسور شامل یک منبع نور نیمه هادی (معمولا یک دیود تابش مادون قرمز) است.که سیگنال جریان ورودی را در طول کار به یک پرتو ثابت مادون قرمز تبدیل می کنداین نور مادون قرمز کمتر در برابر تداخل نور مرئی حساس است و ثبات تشخیص را تضمین می کند.

بازتاب پرتو از طریق بازتاب دهنده: بازتاب دهنده اختصاصی به طور معمول از یک آرایه پرزمی زاویه راست سه طرفه تشکیل شده است.آن را تحت بازتاب های ارتگونال متعدد، در نهایت به طور کارآمد در امتداد مسیر انتشار اصلی خود منعکس می شود و به سمت گیرنده سنسور هدایت می شود.این دلیل اصلی برای مسیر نوری پایدار سوئیچ عکاسی عکس الکتریکی است.

شناسایی شی بر اساس وضعیت دریافت پرتو: گیرنده حسگر، متشکل از اجزای حساس به نور مانند فوتودیود،به طور مداوم و پایدار شعاع مادون قرمز را که توسط بازتابگر منعکس می شود، در صورت عدم مانع دریافت می کند.، تبدیل سیگنال نور به یک سیگنال الکتریکی مناسب. هنگامی که یک شی وارد مسیر نوری بین سنسور و بازتاب دهنده می شود، شی اشعه مادون قرمز را مسدود می کند.باعث می شود که گیرنده یا نور را دریافت نکند یا شدت نور به شدت کاهش یابد، که منجر به تغییر قابل توجهی در سیگنال الکتریکی می شود.

پردازش سیگنال و خروجی فرمان سوئیچینگ: مدار پردازش داخلی سنسور سیگنال الکتریکی را که توسط گیرنده در زمان واقعی تبدیل شده است، نظارت می کند.هنگامی که یک تغییر در سیگنال الکتریکی که یک آستانه از پیش تعیین شده را برآورده می کند تشخیص داده می شود، به سرعت تعیین می کند که یک شیء اندازه گیری شده از آن عبور کرده است و سپس یک سیگنال روشن / خاموش را مطابق با منطق تنظیم شده تولید می کند. این سیگنال می تواند به سیستم کنترل بعدی منتقل شود،ایجاد یک سری اقدامات مرتبط مانند خاموش کردن تجهیزات، آلارم، یا تغییر جریان، در نتیجه تکمیل تشخیص بدون تماس از شی.
