برد کنترلکننده درب آسانسور SIGMA DCD-23 S2.1 با ورودی 24 ولت DC و خروجی پیوسته 400 وات
-
برجسته کردن
برد PCB کنترل آسانسور SIGMA DCD-23 S2.1,برد اپراتور درب با ورودی 24 ولت DC,برد کنترلکننده درب آسانسور با خروجی پیوسته 400 وات
,24V DC Input Door Operator Board
,400W Continuous Output Elevator Door Operator Controller Board
-
تایپ کنیدتابلوی کنترل اپراتور درب آسانسور
-
نام محصولبرد کنترل کننده اپراتور درب آسانسور SIGMA DCD-23 S2.1
-
زمان گارانتی6 ماه
-
حمل و نقلدرخواست مشتریان، DHL TNT FEDEX UPS، تحویل دریا
-
برنامهقطعات آسانسور
-
نوع کسب و کارتولید کننده
-
کلمات کلیدیPCB ماشین درب LG-Sigma DCD-23 - برد کنترل درب آسانسور با کارایی بالا- AEG09C220B KAA24350AAB
-
نام تجاریSIGMA
-
شماره مدلDCD-23 S2.1 AEG09C220B
-
مقدار حداقل تعداد سفارش1
-
زمان تحویل3-5 روز کاری
-
شرایط پرداختD/A، D/P، T/T، وسترن یونیون، مانی گرام

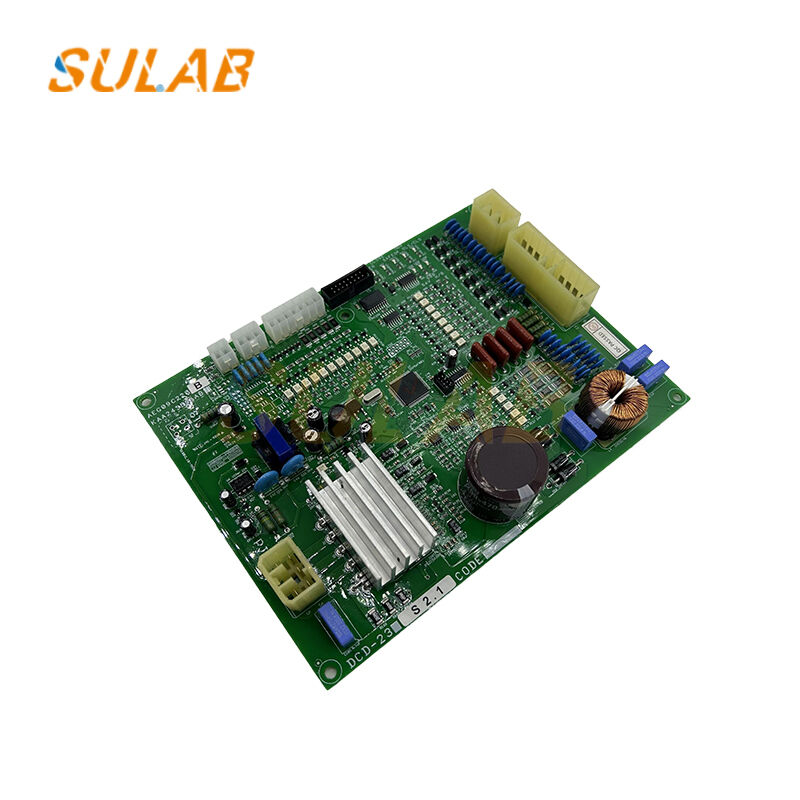

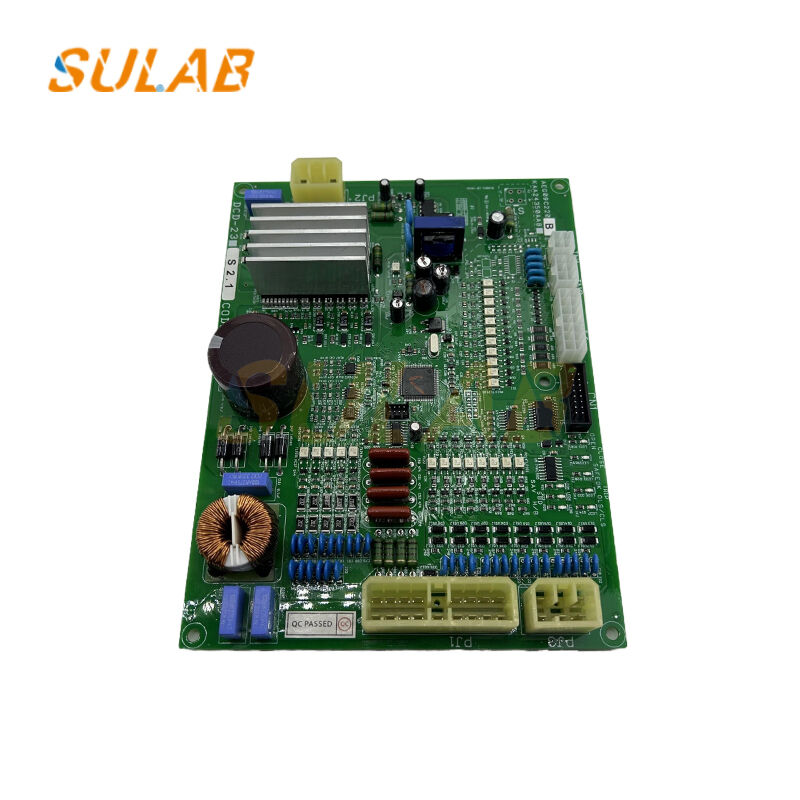

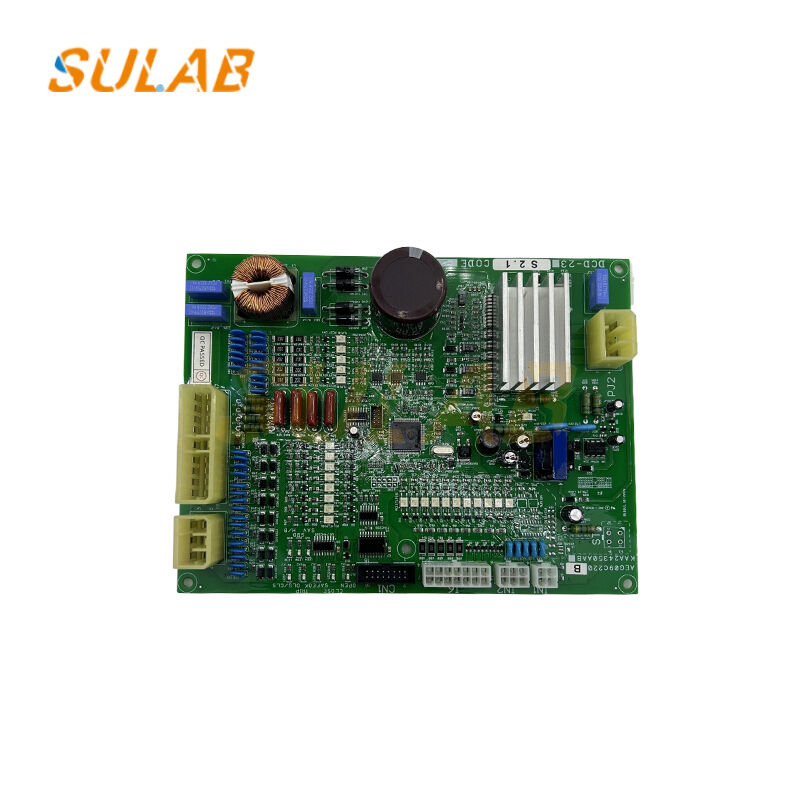

برد کنترلکننده درب آسانسور SIGMA DCD-23 S2.1 با ورودی 24 ولت DC و خروجی پیوسته 400 وات

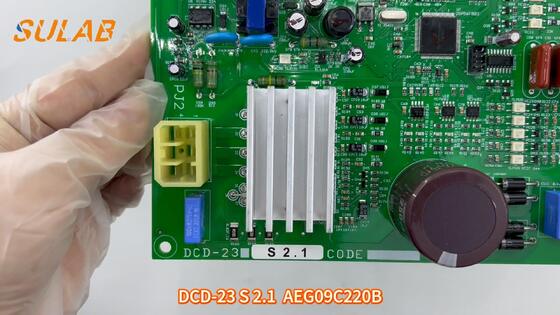

برد اپراتور درب SIGMA DCD-23 S2.1 - قطعه یدکی اصلی آسانسور AEG09C220B
برد اپراتور درب آسانسور SIGMA DCD-23 S2.1 (شماره قطعه AEG09C220B / KAA24350AAB) یک جزء کنترلی حیاتی است که برای عملکرد دقیق و قابل اطمینان سیستم های درب آسانسور طراحی شده است. این PCB با کارایی بالا به عنوان واحد پردازش مرکزی برای کنترل موتور درب عمل می کند و توالی های باز و بسته شدن درب را در نصب های آسانسور LG-Sigma تضمین می کند.
برد DCD-23 که با فناوری پیشرفته میکروپروسسور مهندسی شده است، به طور یکپارچه با سیستم های کنترل آسانسور ادغام می شود تا پروفایل های سرعت درب، بازخورد موقعیت، کنترل گشتاور و نظارت ایمنی را مدیریت کند. طراحی قوی و قابلیت اطمینان اثبات شده آن، آن را به یک قطعه جایگزین ضروری برای پروژه های نگهداری و نوسازی تبدیل می کند.
| شماره مدل | DCD-23 S2.1 |
|---|---|
| شماره قطعات | AEG09C220B, KAA24350AAB |
| نوع برد | PCB کنترل اپراتور درب |
| روش کنترل | کنترل اینورتر VVVF با بازخورد موقعیت |
| ولتاژ ورودی | 24 ولت DC ±10٪ (مدار کنترل) / 110-220 ولت AC (مدار قدرت) |
| توان خروجی | 400 وات پیوسته، 800 وات پیک (3 ثانیه) |
| خروجی های کنترل | 3 فاز AC 0-230V, 0-120Hz |
| ورودی های سیگنال | سنسور ناحیه درب، بازخورد انکودر، لبه ایمنی، پرده نوری |
| رابط ارتباطی | RS485 برای ادغام کنترلر آسانسور |
| دمای عملیاتی | -10 درجه سانتیگراد تا +60 درجه سانتیگراد |
| درجه حفاظت | IP20 (برد کنترل)، IP54 در صورت نصب در محفظه |
| ابعاد | 200mm × 150mm × 40mm (L×W×H) |
| وزن | 0.68 کیلوگرم |
| گواهینامه ها | CE, UL 508, ISO9001 |
مناسب برای:
- آسانسورهای سری LG-Sigma DSS, DI/DS
- اپراتورهای درب: مدل های SAV1, SBD1, SDC, SDC-V
- سیستم های درب طبقه با موتورهای القایی AC یا PM
- نصب های جدید و پروژه های نوسازی
مدل های آسانسور سازگار:
- سری SIGMA DSS-1, DSS-2
- آسانسورهای تجاری LG DI, DS
- برنامه های سفارشی با سیستم های درب SIGMA
- نصب:در موقعیت عمودی با تهویه مناسب نصب کنید (حداقل 50 میلی متر فاصله)
- سیم کشی:از نمودار سیم کشی ارائه شده با برد پیروی کنید؛ از اتصال صحیح به زمین اطمینان حاصل کنید
- تنظیم پارامتر:از سرور DOA-100 یا کیت ابزار SVC (نسخه نرم افزار 2.1 یا بالاتر) استفاده کنید
- تنظیم خودکار موتور:در اولین نصب برای عملکرد بهینه مورد نیاز است
- تست ایمنی:قبل از راه اندازی، تست کامل عملکرد درب را طبق استانداردهای EN81 انجام دهید
