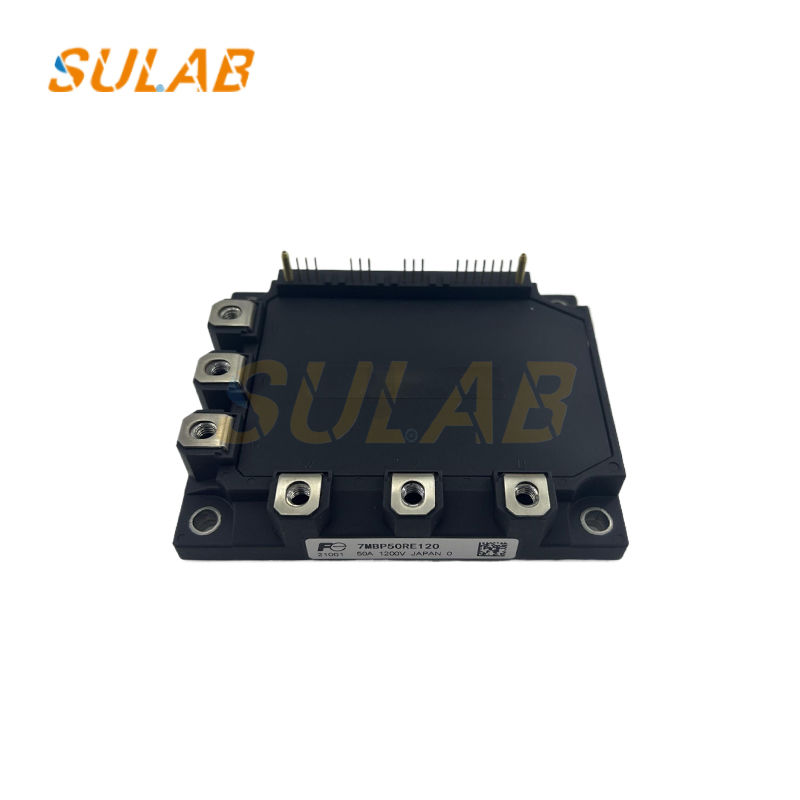

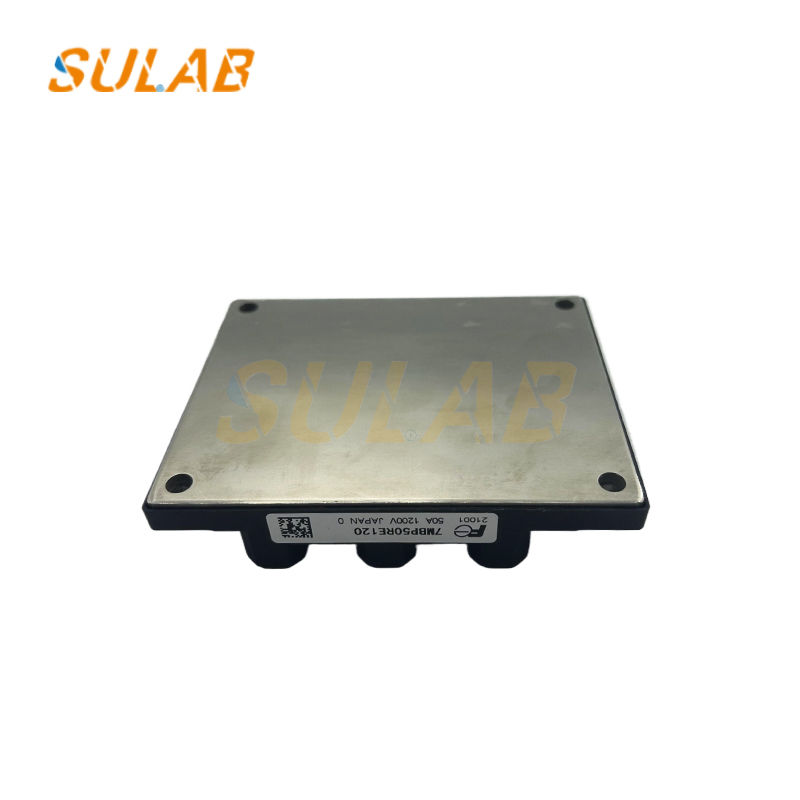

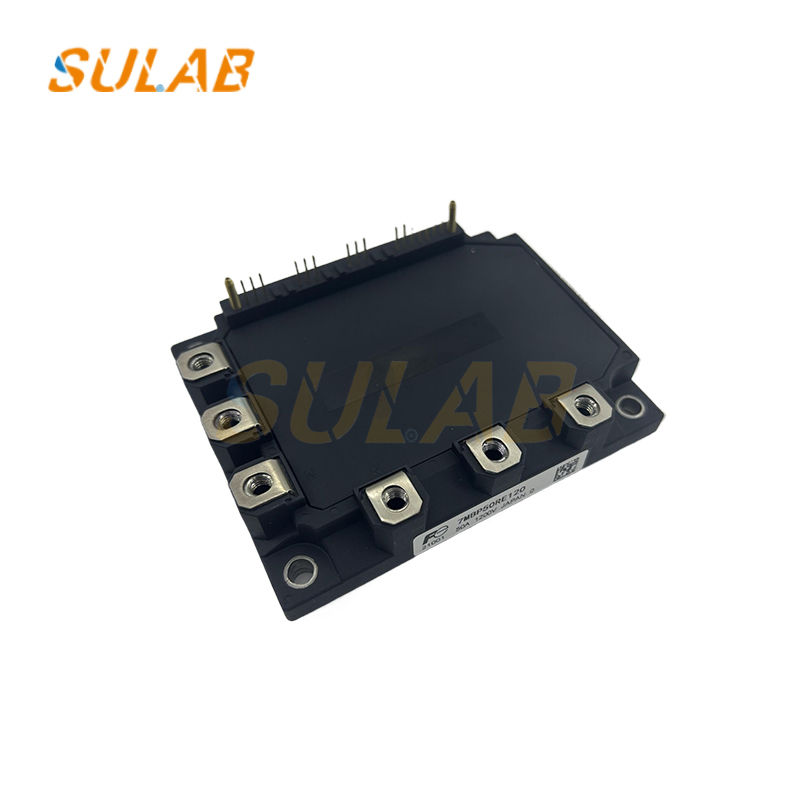

SULAB ماژول IGBT آسانسور 7MBP50RE120 1200V 50A راننده

ماژول درایور ماژول IGBT آسانسور ماژول قدرت اصلی وارداتی با کیفیت عالی 7MBP50RE120

پارامترهای اساسی:
ولتاژ کلکتور-امیتر (Vces): 1200V
جریان کلکتور DC (Ic): 50A
جریان کلکتور 1 میلی‌ثانیه (Icp): 100A
اتلاف توان کلکتور (به ازای هر ترانزیستور): 300W
دمای محفظه عملیاتی (Topr): -20°C تا 100°C
دمای ذخیره‌سازی (Tstg): -40°C تا 125°C
ویژگی‌ها:
محافظت از دما: مستقیماً دمای اتصال IGBT را نظارت می‌کند تا اطمینان حاصل شود که دستگاه در محدوده دمای عملیاتی ایمن باقی می‌ماند و از آسیب ناشی از گرمای بیش از حد جلوگیری می‌کند.
افت توان کم و سوئیچینگ نرم: عملکرد سوئیچینگ بهینه شده، تلفات را کاهش می‌دهد و انتقال‌های سوئیچینگ نرم‌تری را به دست می‌آورد و در نتیجه راندمان انرژی را بهبود می‌بخشد.
عملکرد بالا و قابلیت اطمینان بالا: محافظت از دمای بیش از حد، پایداری IGBT را در شرایط عملیاتی سخت افزایش می‌دهد. مدار کنترل یکپارچه تعداد اجزا را به طور قابل توجهی کاهش می‌دهد و قابلیت اطمینان کلی سیستم را بهبود می‌بخشد.
خروجی آلارم: سیگنال‌های آلارم را هم در سمت P و هم در سمت N برای نظارت و تشخیص آسان وضعیت سیستم ارائه می‌دهد.

تبدیل و کنترل توان: این ماژول IGBT ها و مدارهای درایو مرتبط را ادغام می کند تا توان DC را به توان AC سه فاز تبدیل کند و توان فرکانس و ولتاژ متغیر را به بارهایی مانند موتورها ارائه دهد و امکان کنترل سرعت موتور را فراهم کند. به عنوان مثال، در آسانسورهای کوچک و متوسط، ماژول 7MBP50RE120 سرعت موتور را بر اساس وضعیت عملکرد آسانسور و دستورات کنترل تنظیم می کند و از حرکت روان آسانسور اطمینان حاصل می کند.

تجدید انرژی و صرفه جویی در انرژی: هنگامی که یک موتور در حال کاهش سرعت یا ترمز است، انرژی اضافی تولید می کند. ماژول 7MBP50RE120 این انرژی را به انرژی الکتریکی تبدیل می کند و آن را به شبکه باز می گرداند یا برای استفاده بعدی ذخیره می کند و در نتیجه راندمان انرژی سیستم را بهبود می بخشد و صرفه جویی در انرژی را به دست می آورد.

محافظت: این ماژول دارای ویژگی های حفاظتی مختلفی برای اطمینان از عملکرد ایمن خود و سیستم است. به عنوان مثال، حفاظت از جریان بیش از حد (OC) به سرعت مدار را در صورت تجاوز جریان از مقدار نامی خاموش می کند و از آسیب دستگاه به دلیل جریان بیش از حد جلوگیری می کند. حفاظت از اتصال کوتاه (SC) به سرعت به خطاهای اتصال کوتاه پاسخ می دهد و از آسیب تجهیزات جلوگیری می کند. حفاظت از ولتاژ پایین منبع تغذیه درایور (UV) ماژول را زمانی که ولتاژ منبع تغذیه درایور خیلی کم است خاموش می کند و از خرابی ماژول به دلیل ولتاژ ناکافی جلوگیری می کند. حفاظت از دمای بیش از حد (OH) مستقیماً دمای اتصال IGBT را نظارت می کند و به طور خودکار محافظت را در صورت بالا بودن دما فعال می کند و از خرابی دستگاه به دلیل گرمای بیش از حد جلوگیری می کند.

تشخیص خطا و آلارم: ماژول 7MBP50RE120 سیگنال های آلارم را هم در سمت P و هم در سمت N ارائه می دهد. هنگامی که ماژول یک خطا یا ناهنجاری را تشخیص می دهد، یک سیگنال آلارم مربوطه را صادر می کند و به پرسنل امکان می دهد وضعیت سیستم را فوراً نظارت کرده و تشخیص و تعمیر خطا را انجام دهند.

طراحی سیستم ساده شده: از آنجایی که ماژول دارای مدارهای درایور و حفاظت داخلی است، طراحی مدارهای جانبی بسیار ساده شده است، تعداد اجزای مدار کنترل کاهش می یابد، پیچیدگی و هزینه سیستم کاهش می یابد و قابلیت اطمینان کلی سیستم بهبود می یابد.
