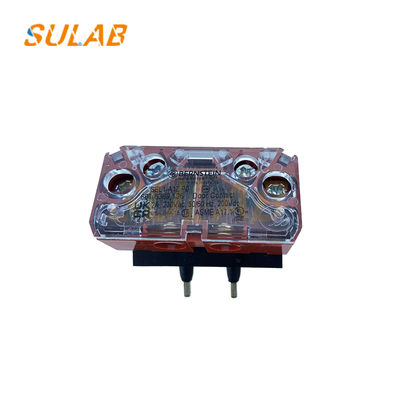

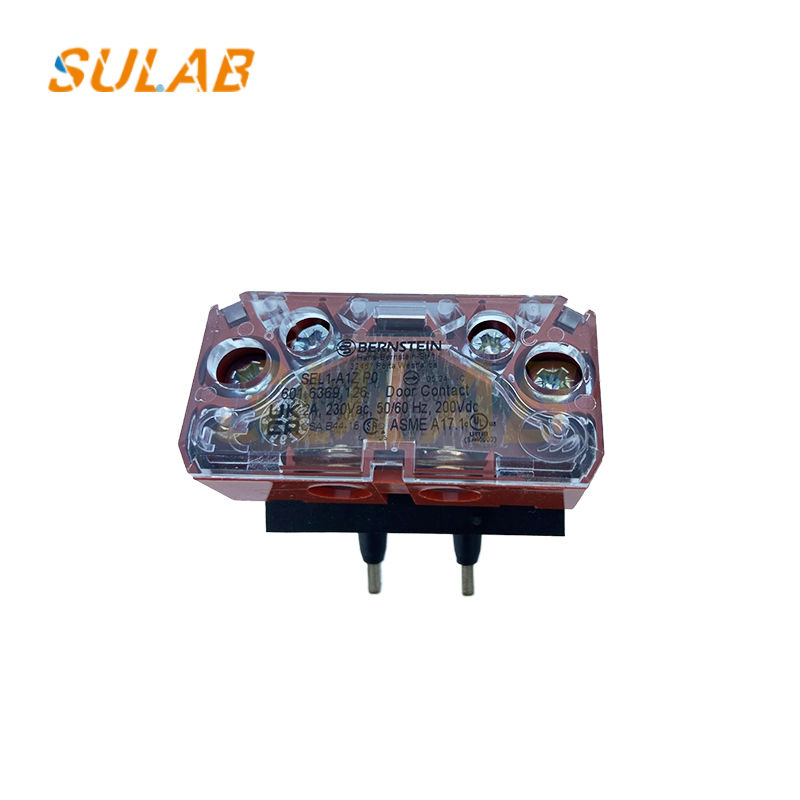

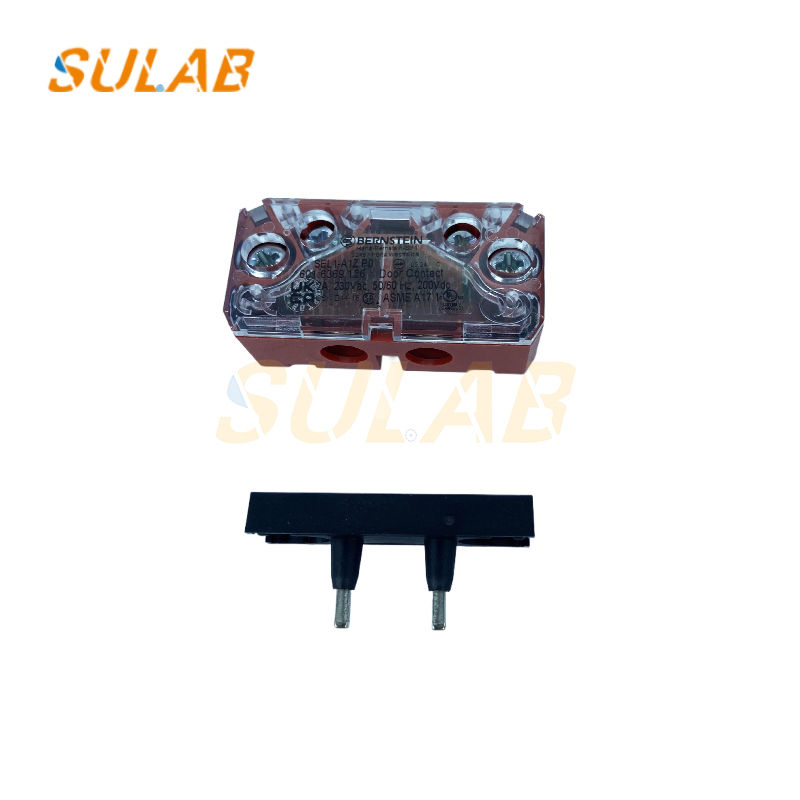

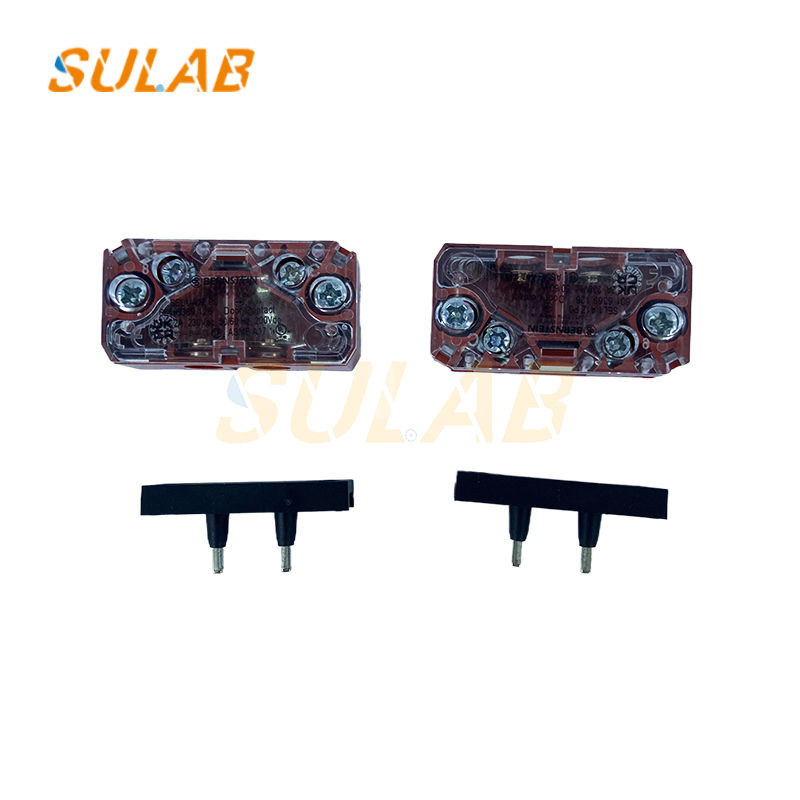

SULAB SEL1-A1ZP0 رابط درب آسانسور 1NC IP20 16x50mm

کنتاکت کمکی کنتاکتور قفل درب آسانسور، سوئیچ کنتاکت قفل درب آسانسور، کنتاکتور آسانسور، کنتاکتور درب آسانسور SEL1-A1ZP0

SEL1-A1ZP0 یک سوئیچ کنتاکت درب آسانسور است که توسط BERNSTEIN تولید شده و به سری SEL تعلق دارد. توضیحات زیر ارائه شده است:

اصل عملکرد: کنتاکت های سوئیچ با فنر طراحی شده اند. هر بار که آنها فعال می شوند، صفحه کنتاکت و سر عملکردی حرکت مکانیکی را تجربه می کنند و کثیفی، گرد و غبار و لایه های اکسید را از بین می برند و از تماس الکتریکی قابل اعتماد اطمینان حاصل می کنند.
نوع کنتاکت: کنتاکت 1NC.
درجه حفاظت: IP20.
عمر مکانیکی: بیش از 10 میلیون چرخه سوئیچینگ.
ابعاد: 16mm H × 50mm W × 24.5mm D.
جنس محفظه: PC (UL94-V0)، موجود در رنگ های قرمز یا شفاف.
دمای محیط: –30°C تا +70°C.

محل نصب را تعیین کنید.
با توجه به نقشه های اپراتور درب آسانسور، SEL1-A1ZP0 معمولاً در نزدیکی مکانیزم قفل درب طبقه یا درب کابین نصب می شود. باید با ماشه مکانیکی اپراتور درب (مانند قلاب قفل یا اتصال) هماهنگی دقیقی داشته باشد:
هنگامی که درب کاملاً بسته می شود، ماشه مکانیکی باید با اطمینان سر عملکرد سوئیچ را فشار دهد و باعث شود کنتاکت ها در حالت "بسته" یا "باز" قرار گیرند (بسته به طراحی مدار، کنتاکت های 1NC معمولاً بسته هستند و هنگام تحت فشار قرار گرفتن باز می شوند).
هنگامی که درب باز می شود، ماشه آزاد می شود و به طور خودکار سوئیچ را بازنشانی می کند و حالت کنتاکت را تغییر می دهد.
محل نصب باید اطمینان حاصل کند که تماس بین سوئیچ و ماشه در طول فرآیند باز و بسته شدن درب گیر نمی کند و حرکت ماشه با مشخصات سوئیچ مطابقت دارد (معمولاً، حرکت ماشه 1-3 میلی متر برای عملکرد قابل اعتماد کافی است).
