صفحه PCB اصلی آسانسور,PCB آسانسور با اتوبوس CAN,SM.01PA صفحه PCB آسانسور
,elevator PCB with CAN bus
,SM.01PA elevator PCB board
-
مارکسلاب
-
شرحقطعات آسانسور
-
مدلSM.01PA
-
موق1 قطعه
-
حملTNT ، UPS ، DHL ، FedEx ، Air ، Sea
-
کاربردیآسانسور
-
بسته هاکارتن ، کیس چوبی ، پالت و غیره
-
زمان تحویلبه طور معمول 2-3 روز کاری پس از پرداخت
-
ضمانتیک سال
-
روش پرداختبانک شرکت ، اتحادیه وسترن ، علی بابا ، پی پال و غیره
-
نام تجاریSULAB
-
شماره مدلSM.01PA
-
مقدار حداقل تعداد سفارش1 قطعه
-
زمان تحویلبه طور معمول 2-3 روز کاری پس از پرداخت
-
شرایط پرداختD/A ، L/C ، D/P ، T/T ، Western Union ، MoneyGram

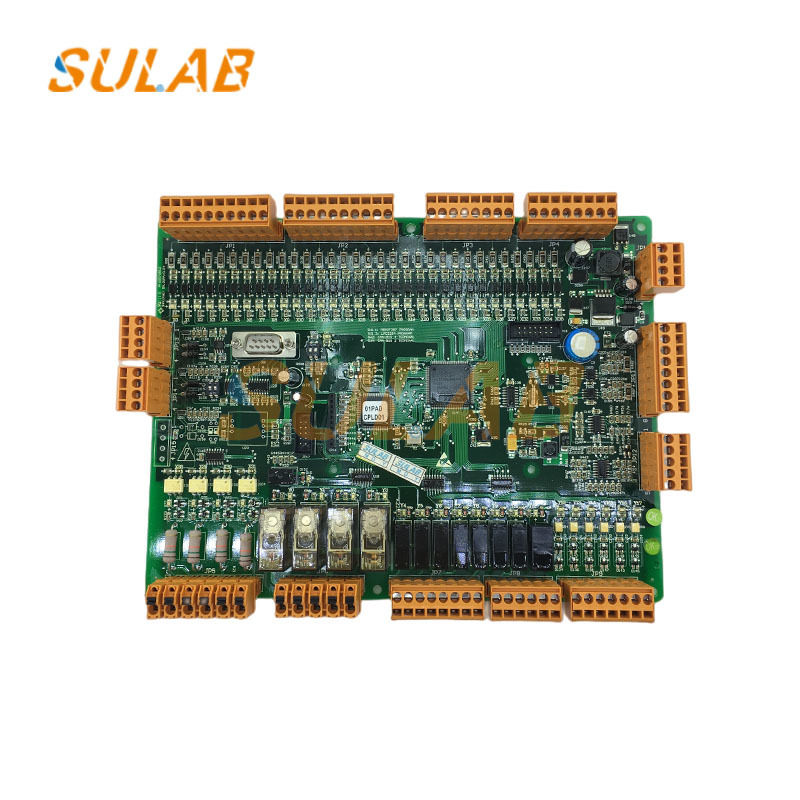

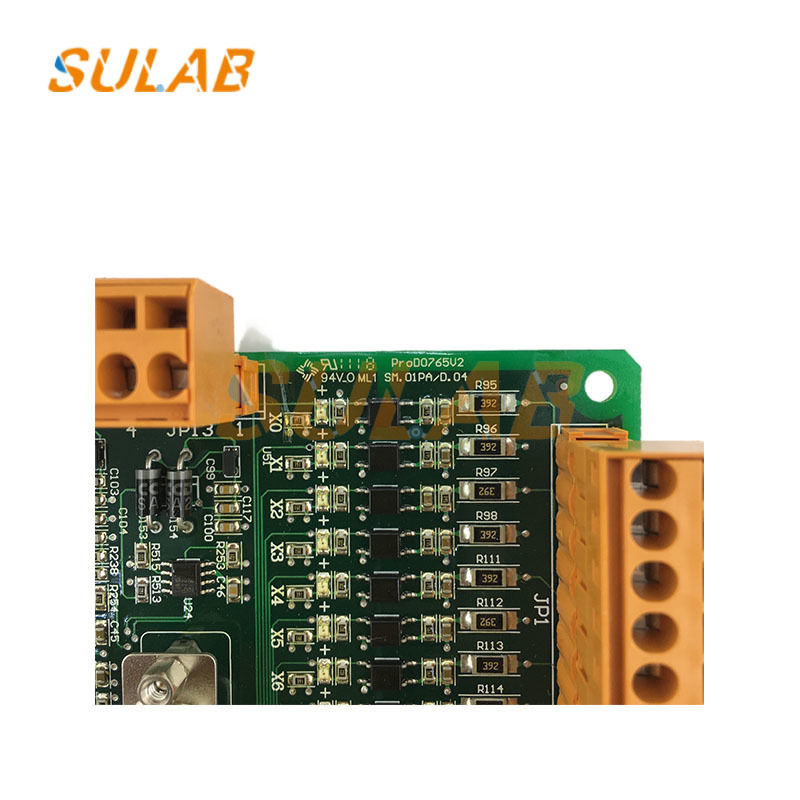

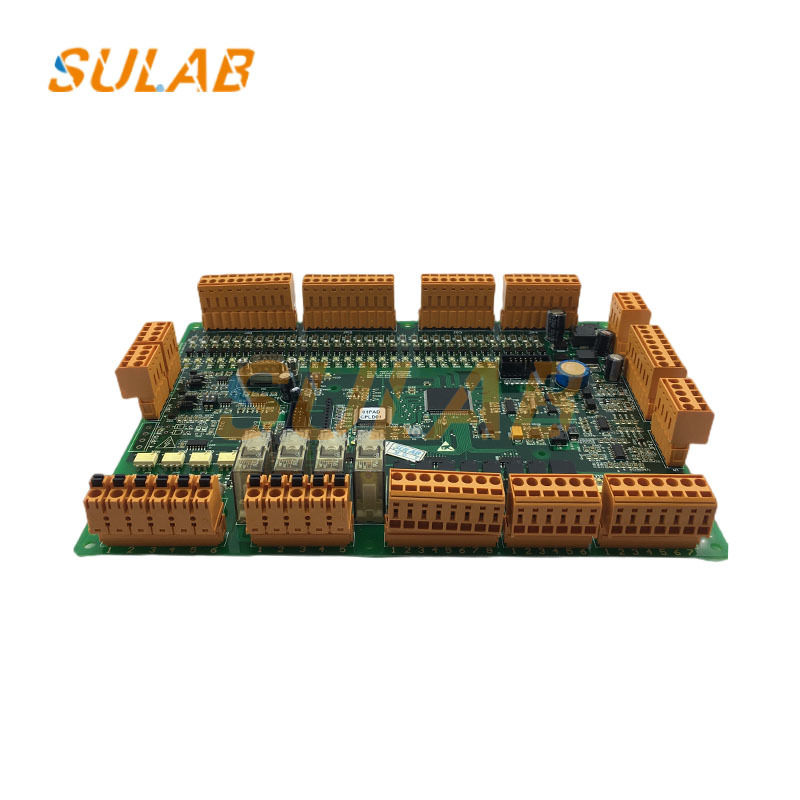

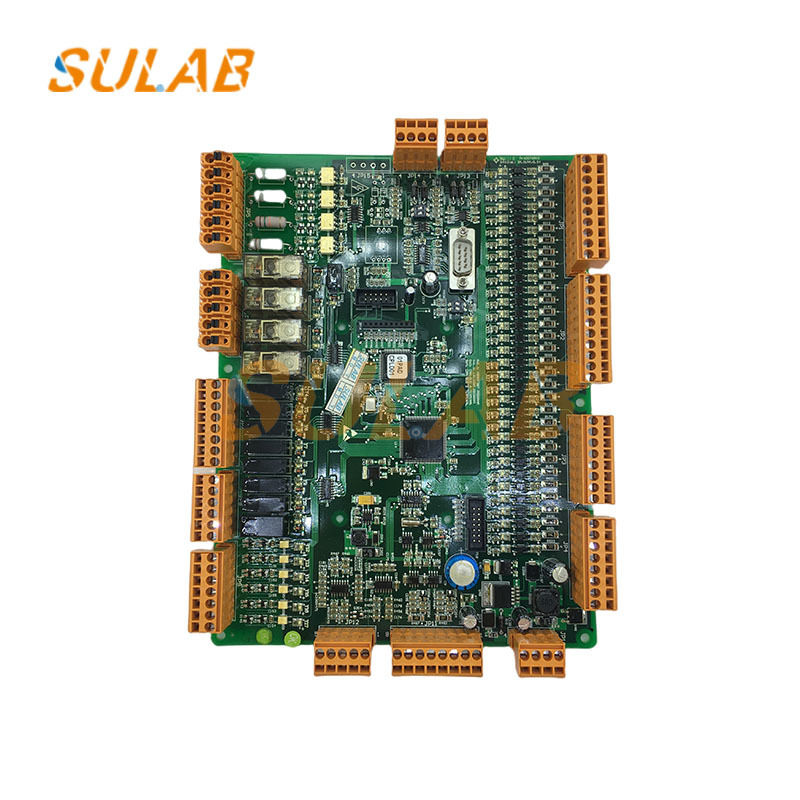

SULAB SM.01PA صفحه PCB اصلی آسانسور با ارتباطات اتوبوس CAN
برد اصلی PCB آسانسور، برد اصلی، پنل اصلی آسانسور، برد کنترل آسانسور، برد PCB قطعات آسانسور، برد اصلی استپر، برد درایور SM.01PA
هسته اصلی برد SM.01PA "دریافت دستور + تبدیل سیگنال + نمایش وضعیت" است. عملکردهای خاص آن عبارتند از:
دریافت دستور: سیگنالهای عملیاتی را از کابین آسانسور دریافت میکند، مانند دکمه انتخاب طبقه، دکمه باز/بسته شدن در، و دکمه زنگ خطر اضطراری، سیگنالهای آنالوگ/دیجیتال را به سیگنالهای ارتباطی مطابق با پروتکل Monarch تبدیل میکند و آنها را به برد کنترل اصلی آسانسور منتقل میکند.
بازخورد وضعیت: اطلاعاتی مانند "موقعیت طبقه،" "جهت حرکت،" و "وضعیت در (باز/بسته)" را از برد کنترل اصلی دریافت میکند و نمایشگر طبقه (مانند لوله دیجیتال/صفحه LED)، نشانگر جهت، و چراغ وضعیت باز/بسته شدن در را در کابین آسانسور فعال میکند و به مسافران بازخورد در مورد وضعیت فعلی آسانسور ارائه میدهد.
بازخورد آلارم و خطا: اگر زنگ خطر اضطراری (مانند دکمه زنگ خطر یا سیگنال فرد محبوس شده) در کابین آسانسور فعال شود، SM.01PA سیگنال آلارم را به برد کنترل اصلی منتقل میکند و همچنین ممکن است یک زنگ یا نشانگر آلارم را در کابین آسانسور فعال کند تا به مسافران هشدار دهد. سازگاری ارتباطی: از طریق باس ارتباطی اختصاصی Monarch (مانند باس CAN یا باس RS485) با برد کنترل اصلی ارتباط برقرار میکند تا از انتقال پایدار دستورات و سیگنالهای وضعیت اطمینان حاصل شود و از از دست رفتن یا تاخیر در دستورات جلوگیری شود.
| نام تجاری | SULAB |
| توضیحات | آسانسور قطعات |
| مدل | SM.01PA |
| حداقل تعداد سفارش | 1 عدد |
| حمل و نقل | TNT, UPS, DHL, Fedex, Air, Sea |
| قابل استفاده | آسانسور |
| بستهبندی | کارتن، جعبه چوبی، پالت و غیره |
| زمان تحویل | معمولاً 2-3 روز کاری پس از پرداخت |
| گارانتی | یک سال |
| روش پرداخت | بانک شرکت، Western union، alibaba، Paypal و غیره |
خرابی ارتباطی (شایعترین)
علائم: چراغ ارتباط (COM) خاموش/ثابت روشن/به طور غیرعادی چشمک میزند، دستورات کابین ثبت نمیشوند (پاسخی به فشردن دکمهها وجود ندارد)، یا برد کنترل اصلی "خرابی ارتباط برد دستور کابین" را گزارش میدهد (مانند کد خطای Monarch E37).
عیبیابی:
باس ارتباطی (CAN-H/CAN-L یا RS485-A/RS485-B) را از نظر سیمکشی شل یا معکوس، یا آسیب به کابل باس (به عنوان مثال، فشرده شدن توسط درب کابین) بررسی کنید.
ولتاژ باس ارتباطی را اندازهگیری کنید (ولتاژ نرمال باس CAN: CAN-H ≈ 2.5-3.5V, CAN-L ≈ 1.5-2.5V, اختلاف ولتاژ ≈ 1V). اگر ولتاژ غیرطبیعی باشد، ممکن است باس اتصال کوتاه شده باشد، به زمین متصل شده باشد، یا تراشه ارتباطی روی برد آسیب دیده باشد.
سعی کنید برد SM.01PA را با همان مدل جایگزین کنید تا مشکل خود برد (به عنوان مثال، تراشه ارتباطی سوخته) رد شود.
