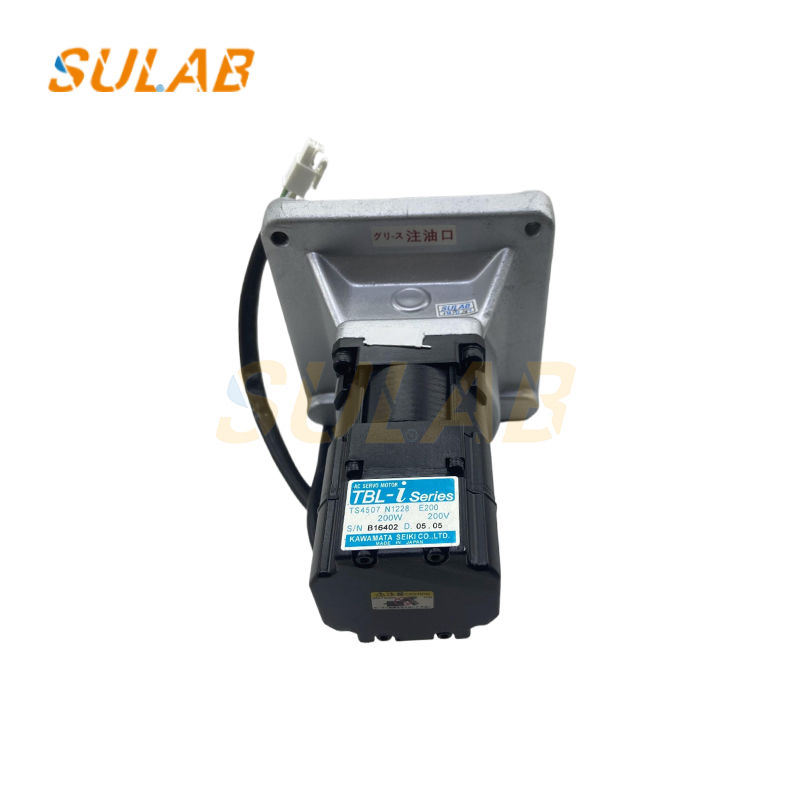

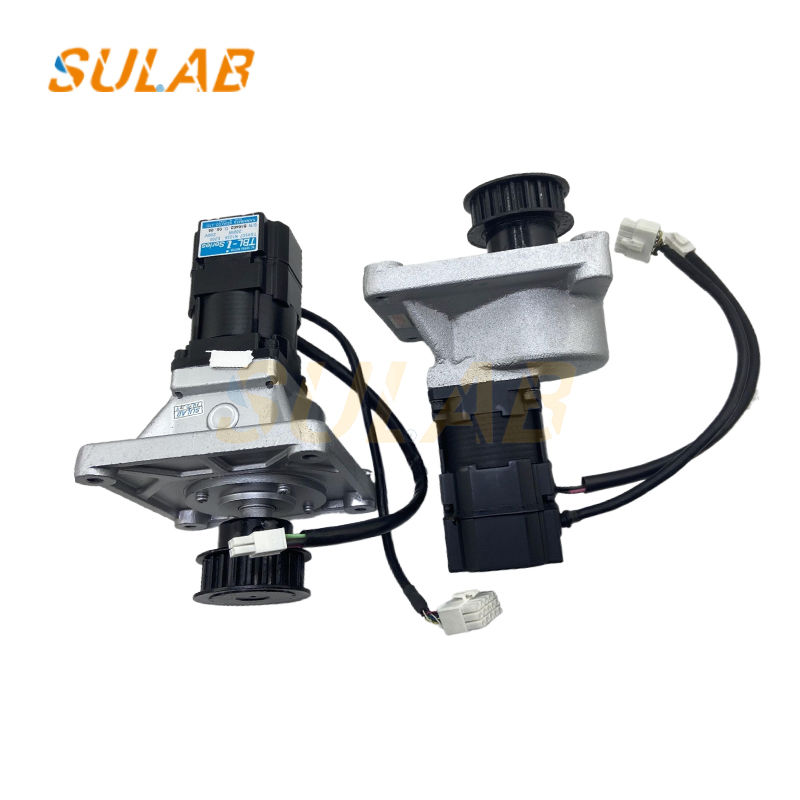

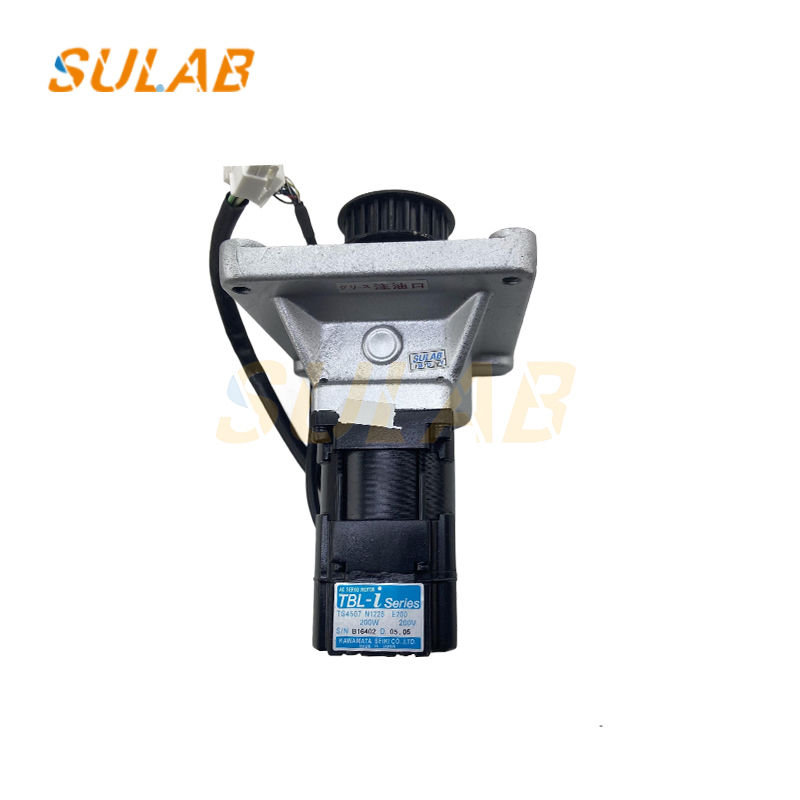

پین موتور درب آسانسور SULAB TS4507N1228 برای توشیبا دانگ یانگ

 پین موتور درب آسانسور توشیبا مناسب برای موتور درب آسانسور Dongyang، موتور بالابر درب TS4507N1228

مراحل نصب
نصب براکت: اگر موتور نیاز به نصب براکت دارد، ابتدا براکت را به محل تعیین شده در کابین آسانسور محکم کنید. اطمینان حاصل کنید که براکت به طور ایمن نصب شده است، با انحراف افقی حداکثر 0.1 میلی متر بر متر.
موقعیت یابی موتور: از تجهیزات بالابر مناسب برای بلند کردن روان موتور درب کابین TS4507N1228 بر روی براکت استفاده کنید و اطمینان حاصل کنید که شفت موتور با شفت محرک درب آسانسور هم تراز است. برای موتورهایی که از طریق کوپلینگ متصل می شوند، موقعیت موتور را دقیقاً تنظیم کنید تا اطمینان حاصل شود که دو نیمه کوپلینگ به درستی تراز شده اند. انحراف شعاعی نباید از 0.05 میلی متر تجاوز کند و انحراف محوری نباید از 0.03 میلی متر تجاوز کند.
محکم کردن موتور: موتور را با پیچ به براکت محکم کنید. پیچ ها را به تدریج و به صورت مورب سفت کنید تا از نصب پایدار و یکنواخت موتور اطمینان حاصل شود. گشتاور سفت کردن باید با دفترچه راهنمای نصب موتور مطابقت داشته باشد.
سیم کشی برق: کابل های برق و سیگنال موتور را مطابق با پلاک موتور و نمودار سیم کشی به درستی وصل کنید. از توالی فاز صحیح کابل های برق اطمینان حاصل کنید. برای موتورهای تک فاز، به موقعیت های اتصال سیم های خنثی و زنده توجه کنید. پس از اتصال سیم ها، جعبه اتصال را آب بندی کنید تا از ورود گرد و غبار و رطوبت جلوگیری شود.
اتصال درایور: اگر موتور از طریق یک دستگاه درایو مانند تسمه یا زنجیر به درب آسانسور متصل است، اطمینان حاصل کنید که دستگاه درایو به درستی نصب و تنظیم شده است. به عنوان مثال، هنگام نصب تسمه، اطمینان حاصل کنید که کشش تسمه متوسط است. هنگام نصب زنجیر، اطمینان حاصل کنید که کشش زنجیر مناسب است و زنجیر و چرخ دنده به خوبی درگیر هستند.
نصب دستگاه محدود کننده: سوئیچ محدود کننده درب آسانسور را نصب کنید و اطمینان حاصل کنید که سوئیچ به درستی قرار گرفته است تا بتواند منبع تغذیه موتور را هنگامی که درب آسانسور به موقعیت محدود خود می رسد، قطع کند و از باز یا بسته شدن بیش از حد درب جلوگیری کند.
