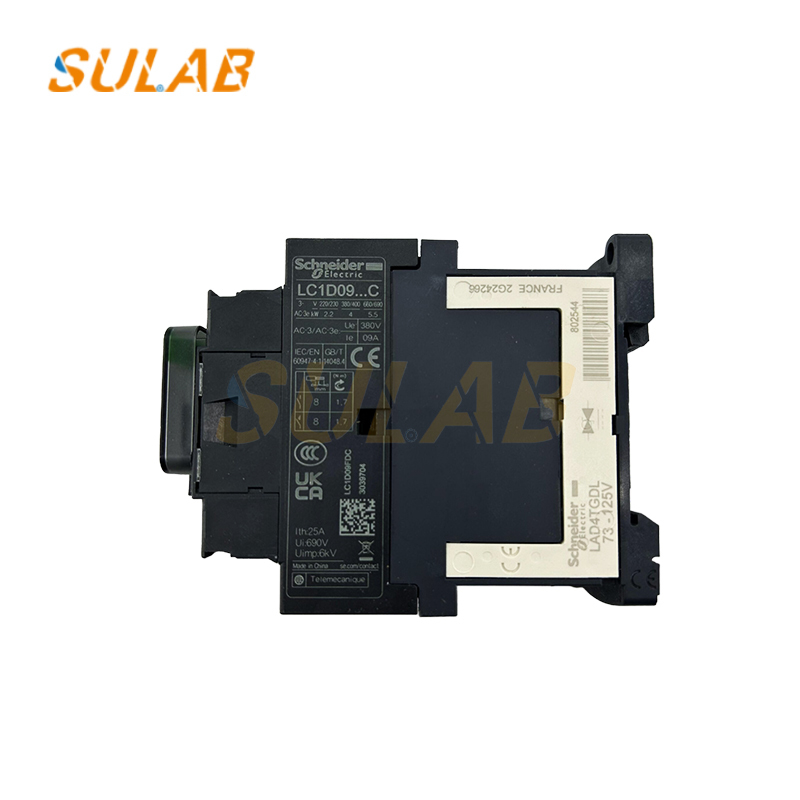

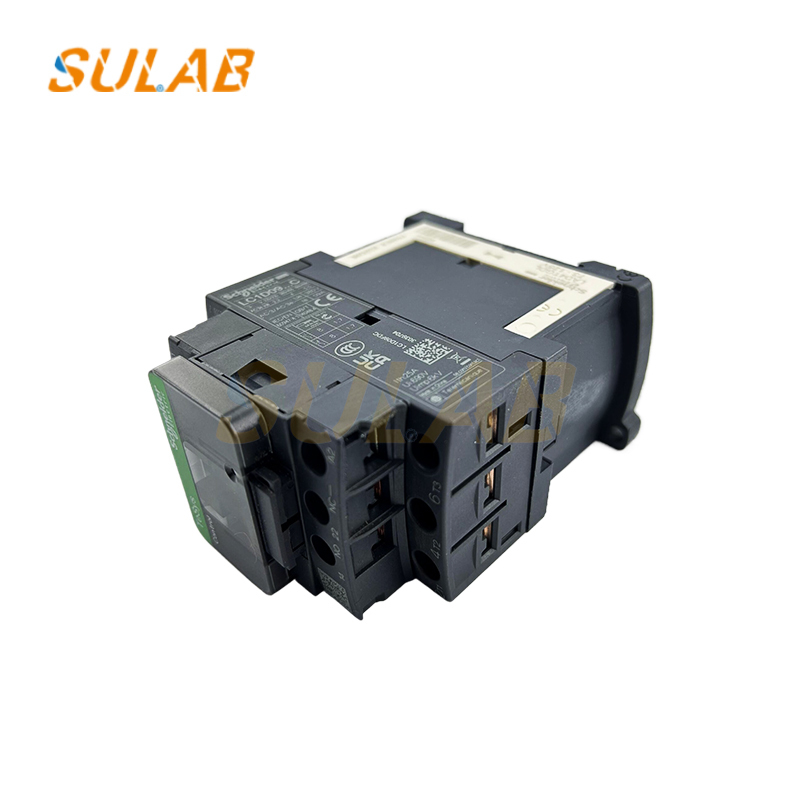

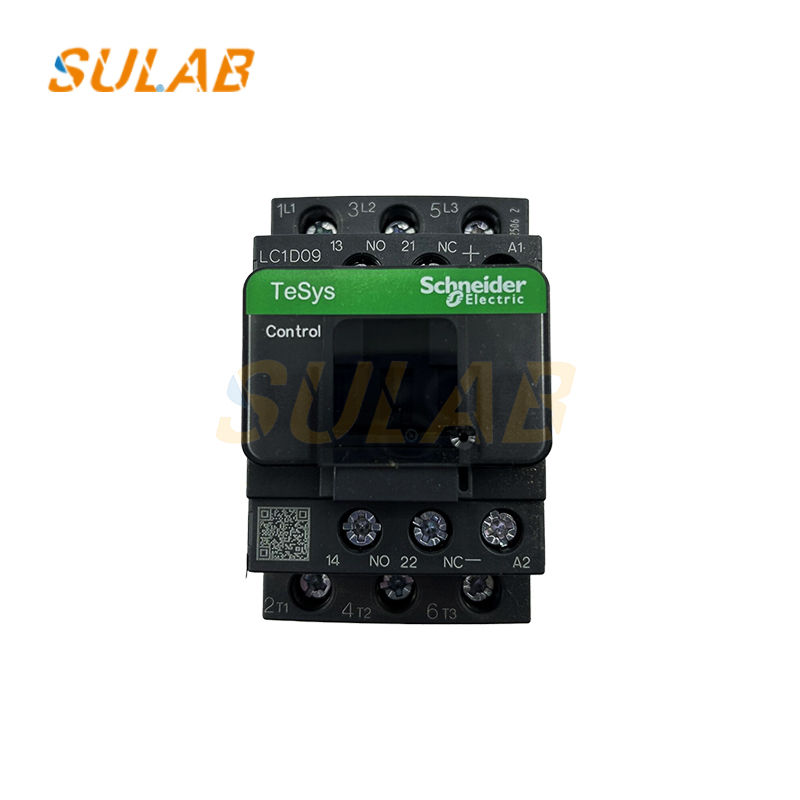

کانتاکتور AC LC1D09BDC LC1D09FDC کانتاکتور DC

کنتاکتور اصلی AC اشنایدر LC1D09BDC LC1D09FDC DC

• ساختار
  • سیستم الکترومغناطیسی: شامل هسته های آهنی متحرک و ثابت، یک سیم پیچ جاذبه و یک فنر واکنش است. هنگامی که سیم پیچ جاذبه برق دار می شود، یک میدان مغناطیسی ایجاد می شود که باعث می شود هسته آهنی متحرک بر نیروی فنر واکنش غلبه کند و با هسته آهنی ثابت جذب شود. هنگامی که سیم پیچ از برق خارج می شود، میدان مغناطیسی از بین می رود و هسته آهنی متحرک تحت تأثیر فنر واکنش بازنشانی می شود.
  • سیستم تماس: ساختار تماس پل دوگانه را اتخاذ می کند، به طور کلی با سه جفت کنتاکت اصلی به طور معمول باز، که برای اتصال و قطع مدار اصلی استفاده می شود. علاوه بر این، ممکن است به کنتاکت های کمکی NO (به طور معمول باز) و NC (به طور معمول بسته) مجهز شود که برای بازخورد سیگنال یا کنترل اینترلاک مدار کنترل استفاده می شود.
  • سیستم خاموش کننده قوس: کنتاکتورهای با ظرفیت بالا (بالای 20A) از پوشش های خاموش کننده قوس شکاف دار و صفحات شبکه خاموش کننده قوس برای خاموش کردن قوس استفاده می کنند. کنتاکتورهای با ظرفیت کم از کنتاکت های دوگانه برای خاموش کردن قوس، خاموش کردن قوس نیروی الکتریکی، صفحات قوس بین فازی برای جداسازی قوس و پوشش های خاموش کننده قوس رسی برای خاموش کردن قوس استفاده می کنند.

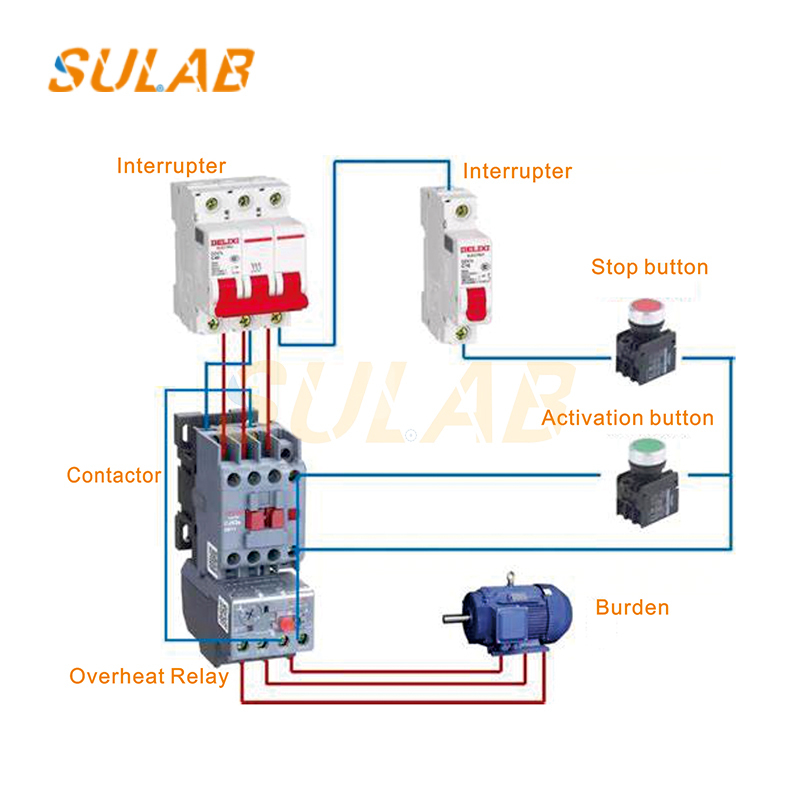

• اصل کار: هنگامی که سیم پیچ الکترومغناطیسی کنتاکتور به ولتاژ DC نامی متصل می شود، یک میدان مغناطیسی در سیم پیچ ایجاد می شود. تحت تأثیر جاذبه الکترومغناطیسی، هسته آهنی ثابت بر نیروی واکنش فنر غلبه می کند، هسته آهنی متحرک را به هسته آهنی ثابت جذب می کند و کنتاکت های متحرک و ثابت را به هم متصل می کند، در نتیجه مدار اصلی و مدار کنترل را متصل می کند. هنگامی که سیم پیچ از برق خارج می شود، جاذبه الکترومغناطیسی هسته آهنی ثابت از بین می رود و هسته آهنی متحرک تحت تأثیر نیروی واکنش فنر بازنشانی می شود و کنتاکت های متحرک را از کنتاکت های ثابت جدا می کند و مدار اصلی و مدار کنترل را قطع می کند.
• پارامترهای فنی
  • جریان نامی: 9A.
  • ولتاژ سیم پیچ: معمولاً 110 ولت DC و گزینه های دیگر مانند DC 12V، 24V، 48V، 220V نیز موجود است.
  • قطب ها: 3P، یعنی یک کنتاکتور سه قطبی.
  • سطح ولتاژ: می توان از آن در مدارهایی با ولتاژ AC تا 660 ولت (690 ولت) استفاده کرد. تحت دسته کاربردی AC-3، می تواند به طور معمول زمانی که ولتاژ کاری 380 ولت است، کار کند.
  • ویژگی های عملکرد: ولتاژ کشش DC 85-110٪ Us و ولتاژ رهاسازی 10-75٪ Us است.
