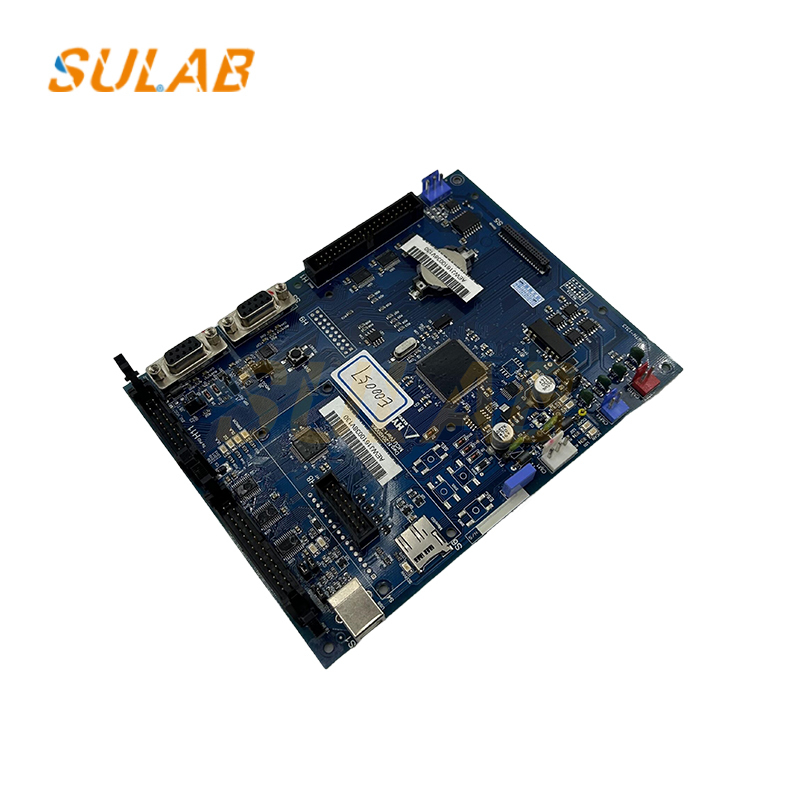

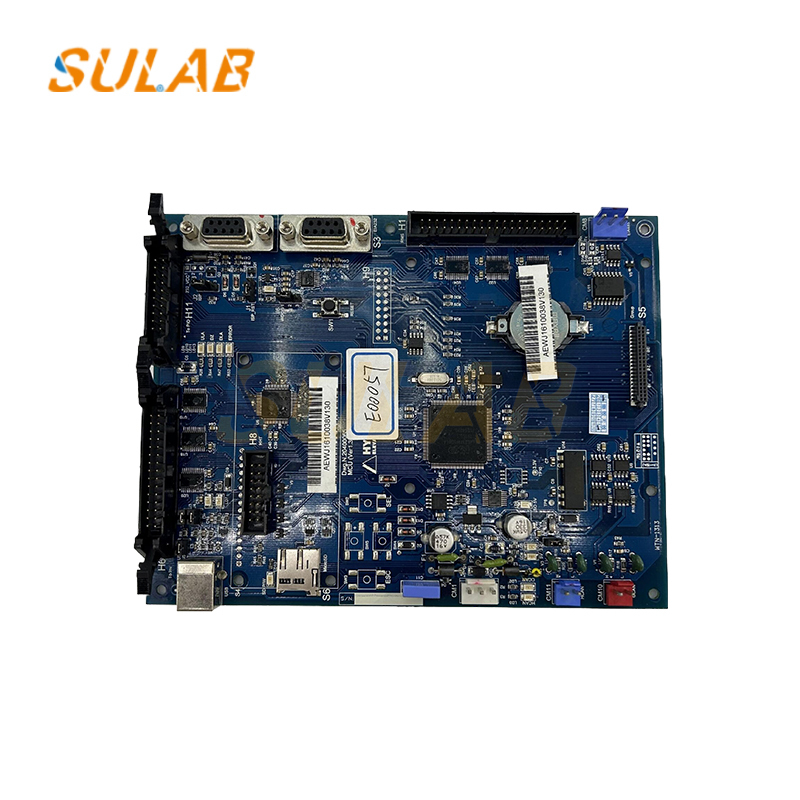

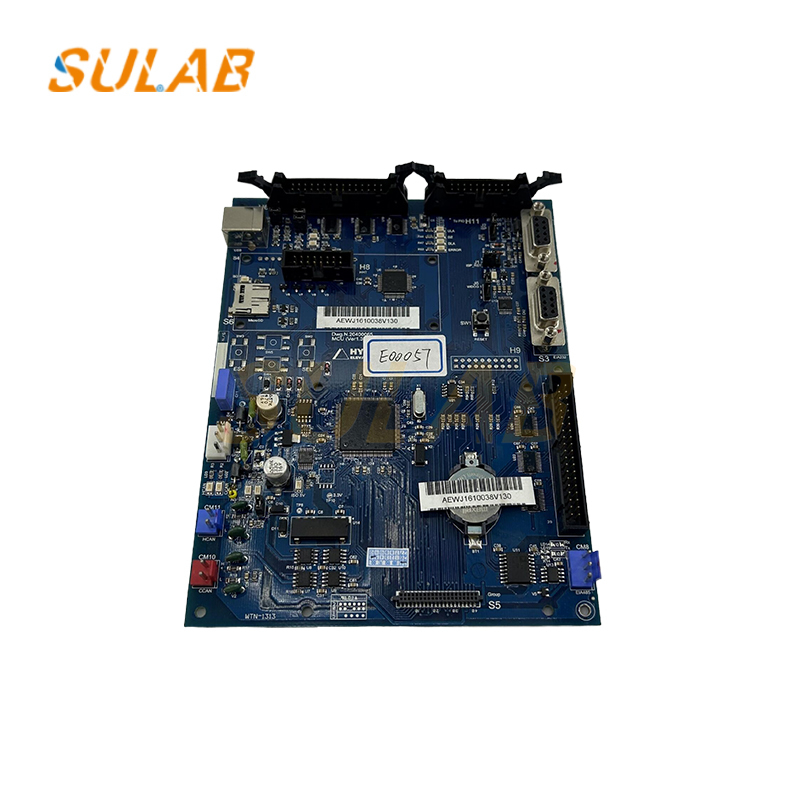

MCU VER1.3 2010OCT DWG N 20400065 لوازم جانبی PCB آسانسور

MCU VER1.3 2010OCT DWG N 20400065 برد PCB آسانسور قطعات یدکی آسانسور

• طرح‌بندی متمرکز بر MCU:

  • واحد میکروکنترلر (MCU) هسته اصلی است که توسط ICهای پشتیبانی‌کننده (مانند درایورهای موتور، تراشه‌های ارتباطی) احاطه شده است.

  • خازن‌های جداسازی نزدیک پین‌های MCU قرار داده شده‌اند تا نویز را کاهش دهند.

• توزیع برق:

  • صفحات برق اختصاصی (مانند 5 ولت، 3.3 ولت) با ردیابی یا چندضلعی‌های ضخیم.

  • مبدل‌های DC-DC یا LDOهای اختیاری برای تنظیم ولتاژ.

• ایزوله‌سازی سیگنال:

  • سیگنال‌های پرسرعت (مانند فیدبک انکودر) با کنترل امپدانس مسیریابی می‌شوند.

  • بخش‌های آنالوگ/دیجیتال برای به حداقل رساندن تداخل از هم جدا شده‌اند.

• MCU: احتمالاً یک میکروکنترلر درجه صنعتی (مانند STM32، PIC) با حافظه فلش ≥ 128 کیلوبایت.

• درایورهای موتور: MOSFETها یا IGBTها با سینک‌های حرارتی (نوع U یا خنک‌کننده فعال).

• رابط‌های ارتباطی: RS-485، CAN bus یا اترنت برای شبکه‌سازی آسانسور.

• مدارهای ایمنی: رله‌های افزونه یا اپتوکوپلرها برای تشخیص خطا.
