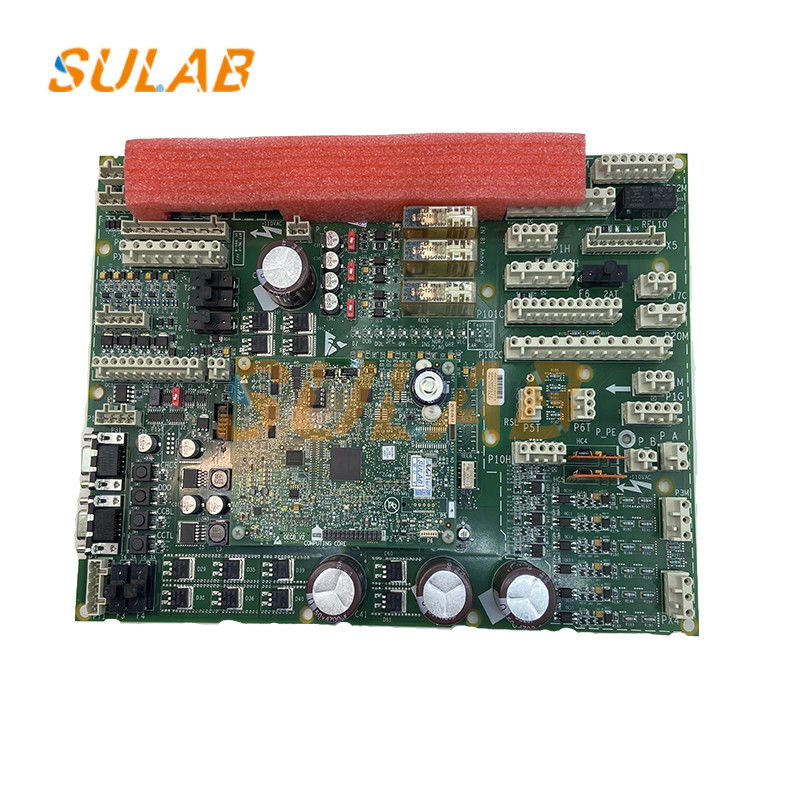

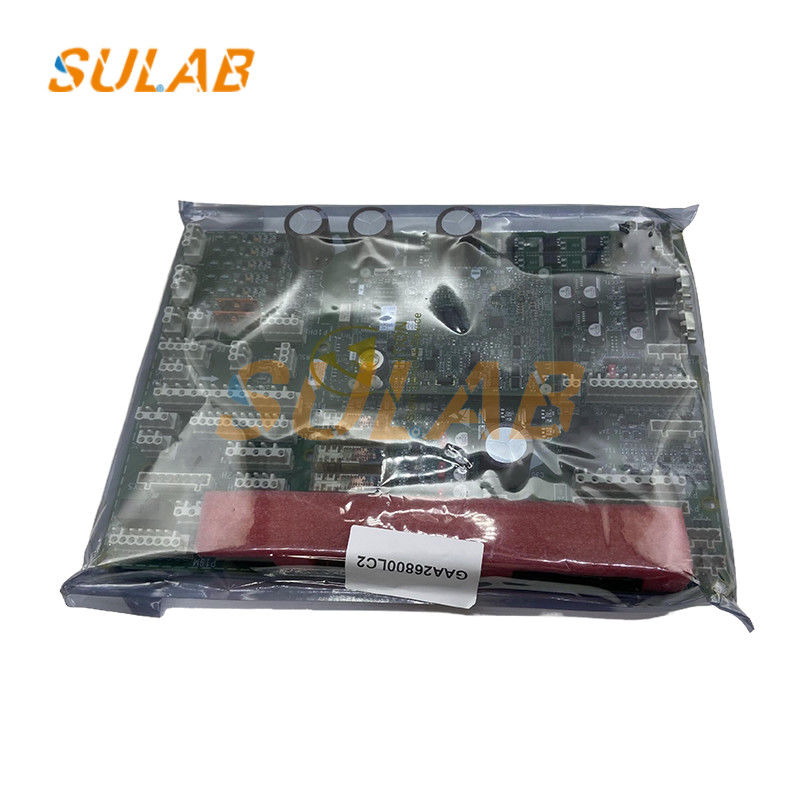

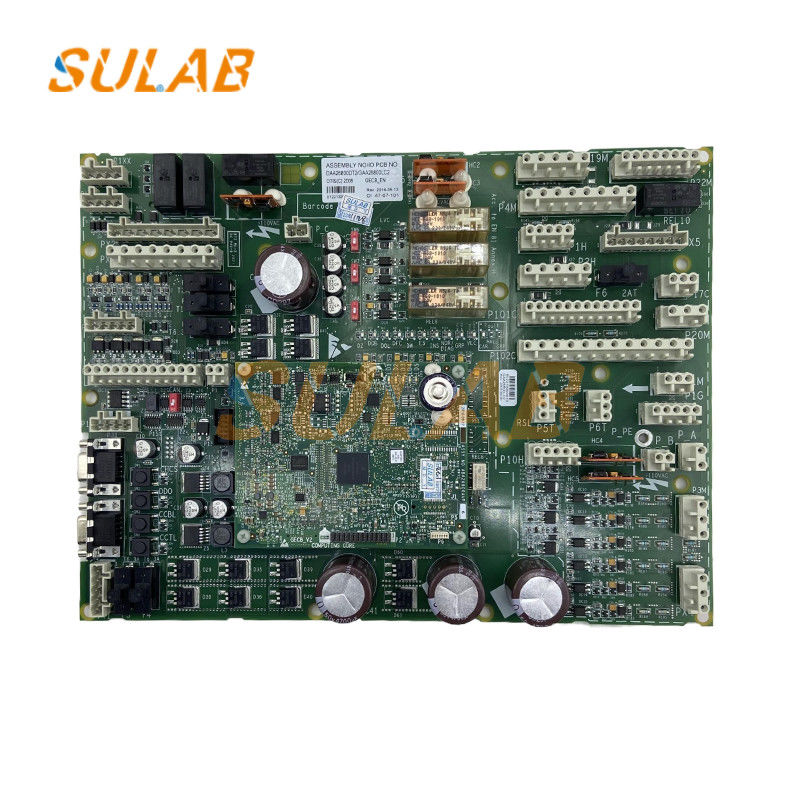

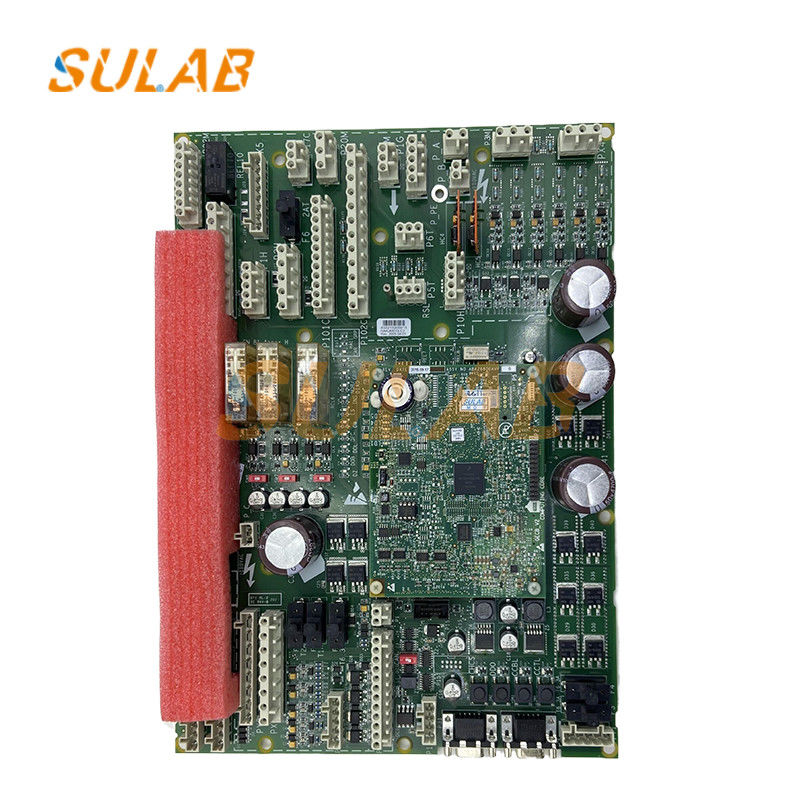

OTIS مدار آسانسور GECB صفحه اصلی PCB GAA GBA26800LC1 LC2 LC3 ABA26800AVP6

جزئیاتOTIS مدار آسانسور GECB صفحه اصلی PCB GAA GBA26800LC1 LC2 LC3 ABA26800AVP6

عکس ها برای OTIS مدار آسانسور GECB صفحه اصلی PCB GAA GBA26800LC1 LC2 LC3 ABA26800AVP6

اینورتر OTIS OVF30 اینورتر مجهز به سیستم کنترل 300VF از آسانسور اولیه OTIS است. به دلیل عمر طولانی (حداقل 10 سال) ،احتمال آسیب به صفحه ABA26800XU1 (یا XU2) در اینورتر نسبتا بالا است. من بسیاری از اینورترها را تعمیر کرده ام. حالا من با شما نقص هایی را به اشتراک خواهم گذاشت که به راحتی آسیب می بینند و پیدا کردن آنها دشوار است. اگر نقص هایی وجود داشته باشد، لطفا آنها را اشاره کنید.

خطای اول: برق به طور نرمال روشن می شود، صفحه اصلی اینورتر X04A را نشان می دهد، و چراغ UDX روی این صفحه همیشه روشن و خاموش می شود. در عین حال، رله UDX همچنان در حال کشیدن است،و چراغ BRK روشن نیست.

نقطه نقص: این نقص به طور کلی به دلیل مشکل در مدار سیگنال IGBT درایو به هیئت مدیره ایجاد می شود.که به طور کلی ناشی از افزایش ارزش مقاومت مقاومت R118-R124=499 اوم استتعویض مقاومت خراب می تواند مشکل را حل کند.

خطای دوم: برق به طور نرمال، صفحه اصلی اینورتر نشان می دهد X04A، شروع به تعمیر و نگهداری، چراغ UDX در این تخته ادامه می دهد و خاموش می شود، در حالی که رله UDX ادامه می دهد،و چراغ BRK دوباره روشن و خاموش می شود.

نقطه نقص: این نقص به طور کلی ناشی از افزایش مقاومت مقاومت نمونه گیری جریان در مدار تشخیص جریان است.R152 افزایش می یابد، فقط عوضشون کن

بوردهای الکترونیکی آسانسورها، از جمله بوردهای ماشین درب، بوردهای رمزگذاری کننده، بوردهای I/O، بوردهای کنترل اصلی، بوردهای ارتباطات تماس و بوردهای نمایش.

بورد های الکترونیکی به طور معمول برای آسانسورها می توانند به طور کلی به ماژول های زیر تقسیم شوند:

1ماژول منبع برق، به طور کلی شامل مدار تنظیم کننده، مدار ثبات ولتاژ، مدار فیلتر؛ مدار نظارت بر منبع برق؛

2ماژول پردازش هسته ای، از جمله CPU (یا MCU، پردازنده DSP) ، EEPROM، RAM، مدار رمزگشایی سیگنال آدرس، مدار نوسان، مدار تنظیم مجدد، مدار نگهبان
