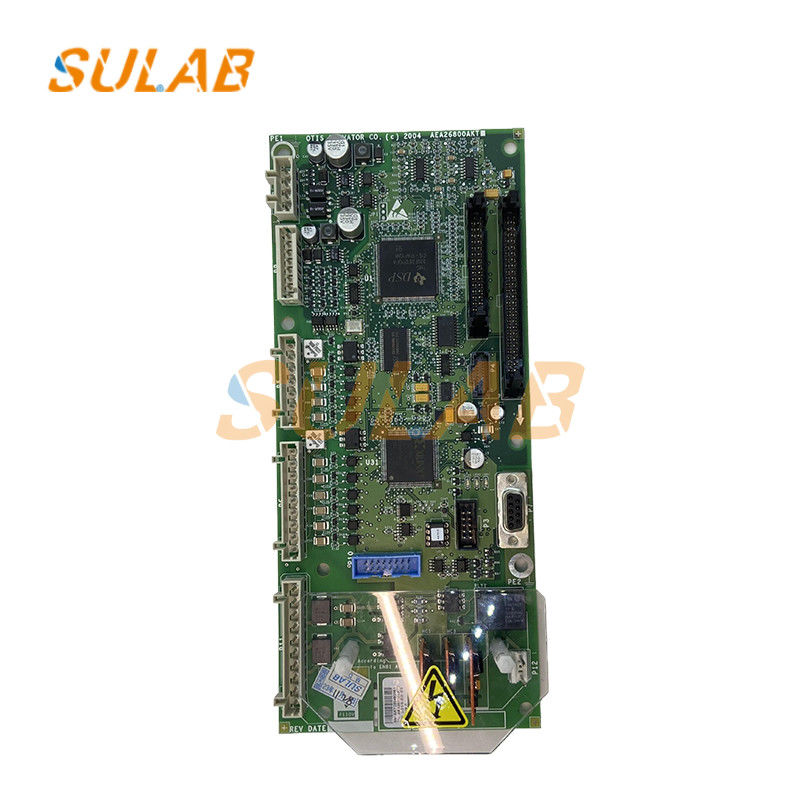

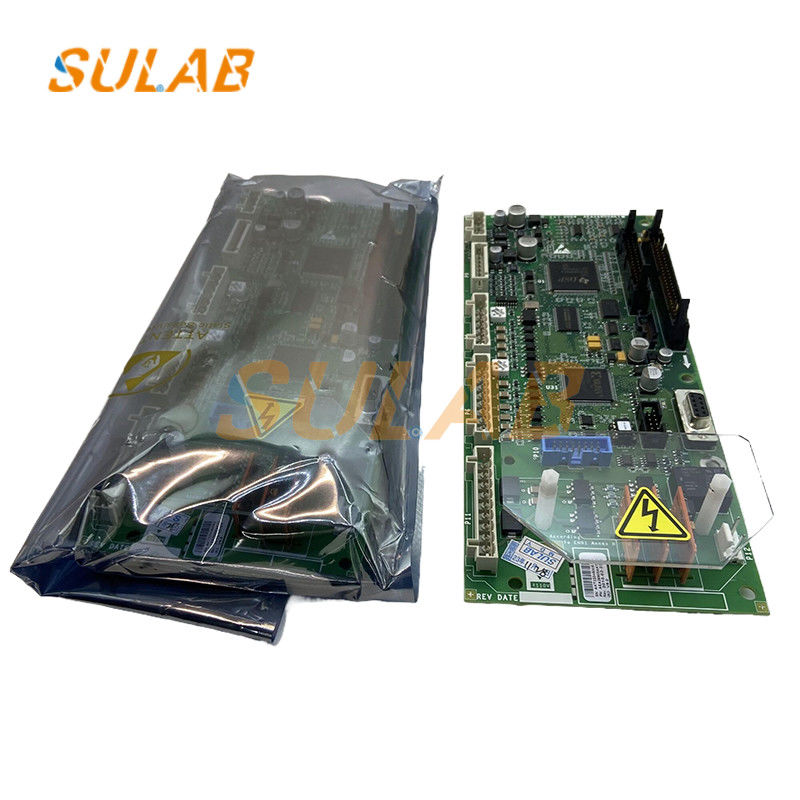

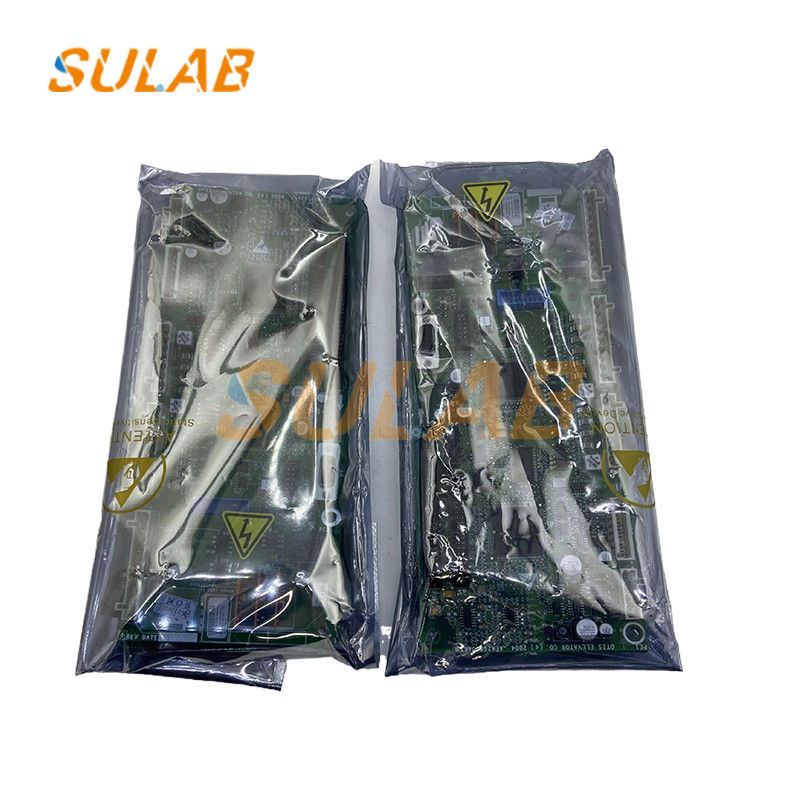

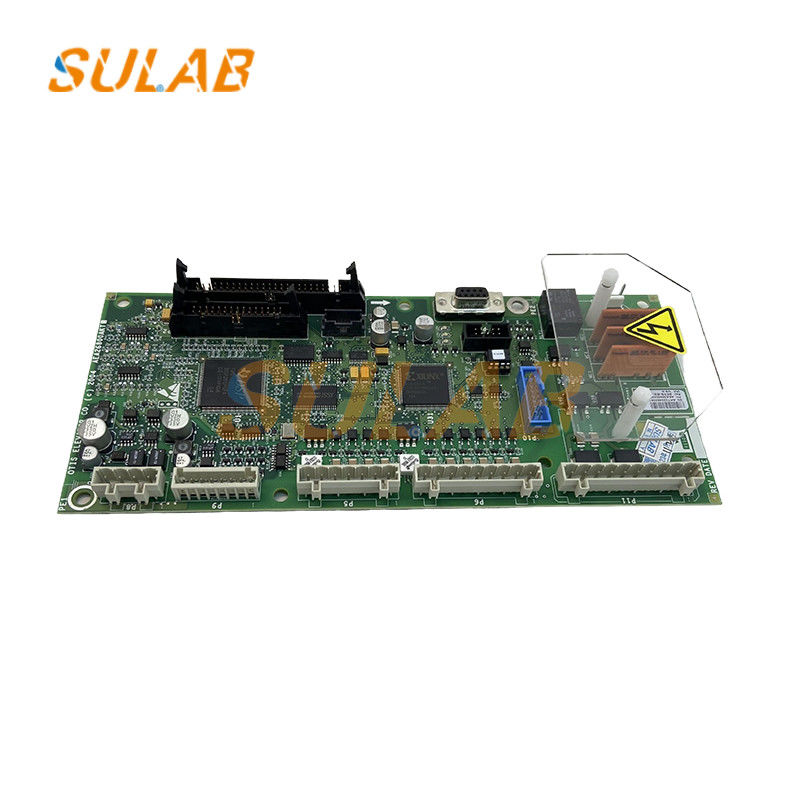

قطعات معدنی آسانسور Otis GGDCB صفحه اصلی PCB ABA/ACA/AEA26800AKT1/ADA26800AKT2

جزئیاتقطعات معدنی آسانسور Otis GGDCB صفحه اصلی PCB ABA/ACA/AEA26800AKT1/ADA26800AKT2

عکس ها برای قطعات معدنی آسانسور Otis GGDCB صفحه اصلی PCB ABA/ACA/AEA26800AKT1/ADA26800AKT2

اینورتر OTIS OVF30 اینورتر مجهز به سیستم کنترل 300VF از آسانسور اولیه OTIS است. به دلیل عمر طولانی (حداقل 10 سال) ،احتمال آسیب به صفحه ABA26800XU1 (یا XU2) در اینورتر نسبتا بالا است. من بسیاری از اینورترها را تعمیر کرده ام. حالا من با شما نقص هایی را به اشتراک خواهم گذاشت که به راحتی آسیب می بینند و پیدا کردن آنها دشوار است. اگر نقص هایی وجود داشته باشد، لطفا آنها را اشاره کنید.

خطای اول: برق به طور نرمال روشن می شود، صفحه اصلی اینورتر X04A را نشان می دهد، و چراغ UDX روی این صفحه همیشه روشن و خاموش می شود. در عین حال، رله UDX همچنان در حال کشیدن است،و چراغ BRK روشن نیست.

نقطه نقص: این نقص به طور کلی به دلیل مشکل در مدار سیگنال IGBT درایو به هیئت مدیره ایجاد می شود.که به طور کلی ناشی از افزایش ارزش مقاومت مقاومت R118-R124=499 اوم استتعویض مقاومت خراب می تواند مشکل را حل کند.

خطای دوم: برق به طور نرمال، صفحه اصلی اینورتر نشان می دهد X04A، شروع به تعمیر و نگهداری، چراغ UDX در این تخته ادامه می دهد و خاموش می شود، در حالی که رله UDX ادامه می دهد،و چراغ BRK دوباره روشن و خاموش می شود.

نقطه نقص: این نقص به طور کلی ناشی از افزایش مقاومت مقاومت نمونه گیری جریان در مدار تشخیص جریان است.R152 افزایش می یابد، فقط عوضشون کن
